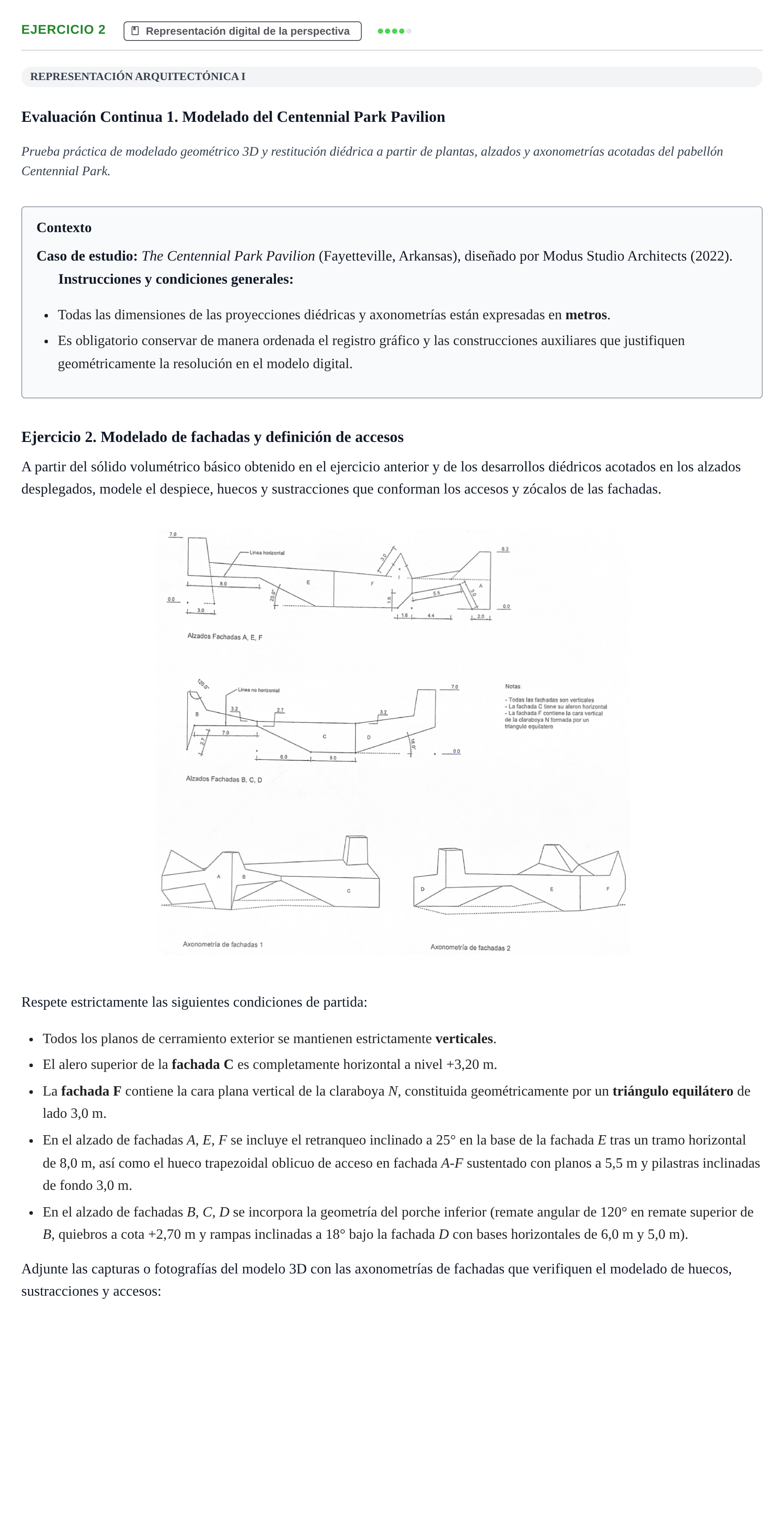

Ejercicio 2 · Representación arquitectónica I UPC 2022

REPRESENTACIÓN ARQUITECTÓNICA I

Evaluación Continua 1. Modelado del Centennial Park Pavilion

Prueba práctica de modelado geométrico 3D y restitución diédrica a partir de plantas, alzados y axonometrías acotadas del pabellón Centennial Park.

Contexto

Caso de estudio: The Centennial Park Pavilion (Fayetteville, Arkansas), diseñado por Modus Studio Architects (2022).

Instrucciones y condiciones generales:

Todas las dimensiones de las proyecciones diédricas y axonometrías están expresadas en metros.

Es obligatorio conservar de manera ordenada el registro gráfico y las construcciones auxiliares que justifiquen geométricamente la resolución en el modelo digital.

Ejercicio 2. Modelado de fachadas y definición de accesos

A partir del sólido volumétrico básico obtenido en el ejercicio anterior y de los desarrollos diédricos acotados en los alzados desplegados, modele el despiece, huecos y sustracciones que conforman los accesos y zócalos de las fachadas.

Respete estrictamente las siguientes condiciones de partida:

Todos los planos de cerramiento exterior se mantienen estrictamente verticales.

El alero superior de la fachada C es completamente horizontal a nivel +3,20 m.

La fachada F contiene la cara plana vertical de la claraboya N, constituida geométricamente por un triángulo equilátero de lado 3,0 m.

En el alzado de fachadas A, E, F se incluye el retranqueo inclinado a 25° en la base de la fachada E tras un tramo horizontal de 8,0 m, así como el hueco trapezoidal oblicuo de acceso en fachada A-F sustentado con planos a 5,5 m y pilastras inclinadas de fondo 3,0 m.

En el alzado de fachadas B, C, D se incorpora la geometría del porche inferior (remate angular de 120° en remate superior de B, quiebros a cota +2,70 m y rampas inclinadas a 18° bajo la fachada D con bases horizontales de 6,0 m y 5,0 m).

Adjunte las capturas o fotografías del modelo 3D con las axonometrías de fachadas que verifiquen el modelado de huecos, sustracciones y accesos:
