Problema 21 · Estructuras I UPC 2000
Tema: Pórticos hiperestáticos por compatibilidad (método de las fuerzas) · Del examen Colección de exámenes resueltos de Estructuras I (2000)
Enunciado

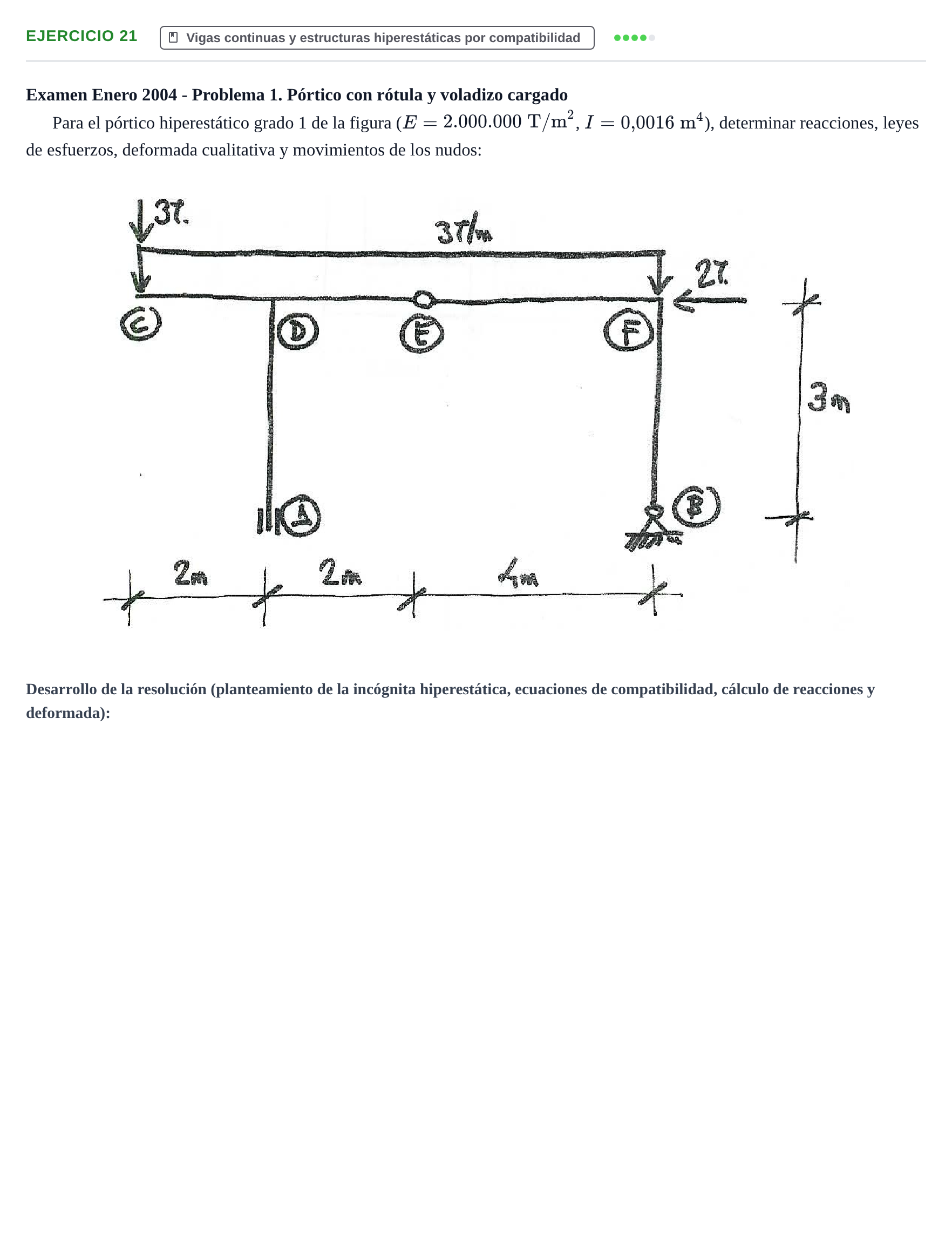

Examen Enero 2004 - Problema 1. Pórtico con rótula y voladizo cargado
Para el pórtico hiperestático grado 1 de la figura (, ), determinar reacciones, leyes de esfuerzos, deformada cualitativa y movimientos de los nudos:
Solución
Según los criterios oficiales de corrección
Determinar reacciones, leyes de esfuerzos, deformada cualitativa y movimientos de los nudos
Solución: La articulación en E impone momento nulo. Tomando la reacción vertical en B o el momento en el empotramiento A como redundante, se resuelve la compatibilidad de deflexiones.
Foto de leyes de esfuerzos y deformada cualitativa
Solución: Diagramas de flectores, cortantes y axiles equilibrados con momento nulo en la rótula E y deformada coherente con los apoyos (empotramiento en A y apoyo simple en B).
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
