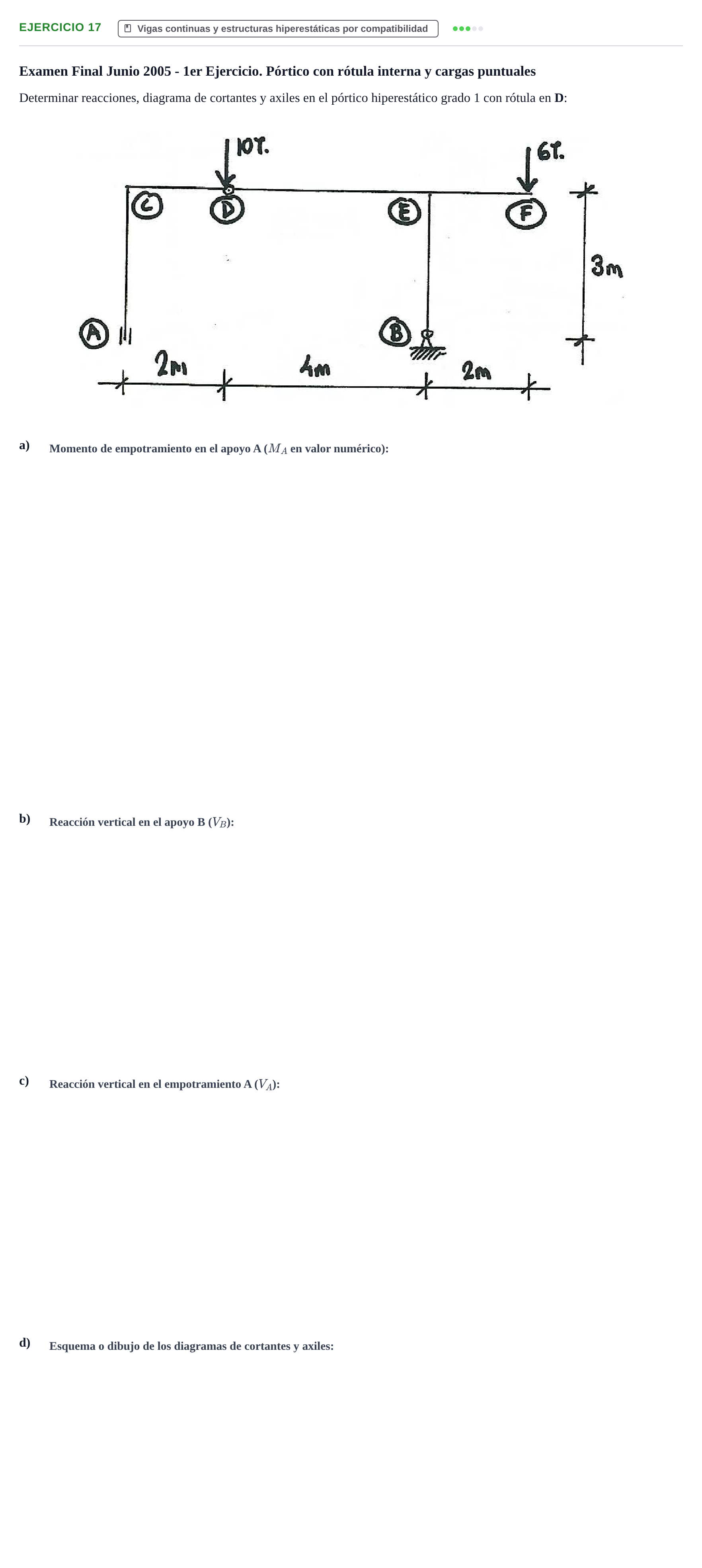

Problema 17 · Estructuras I UPC 2000

a) Momento de empotramiento en el apoyo A ($M_A$ en valor numérico):

Solución: $6$ m·t

b) Reacción vertical en el apoyo B ($V_B$):

Solución: $9$ t

c) Reacción vertical en el empotramiento A ($V_A$):

Solución: $7$ t

d) Esquema o dibujo de los diagramas de cortantes y axiles:

Solución: Diagrama de cortantes ($V$): - Pilar AC: $V = 0$. - Dintel CD: $V = +7\ \mathrm{t}$. En D baja la carga de $10\ \mathrm{t}$, pasando a $V = -3\ \mathrm{t}$. - Dintel DE: $V = -3\ \mathrm{t}$. En E sube la reacción $V_B = 9\ \mathrm{t}$, pasando a $V = +6\ \mathrm{t}$. - Voladizo EF: $V = +6\ \mathrm{t}$ (o $-6\ \mathrm{t}$ según convenio) hasta anularse con la carga de $6\ \mathrm{t}$ en F. - Pilar BE: $V = 0$. Diagrama de axiles ($N$): - Pilar AC: Compresión constante $N = -7\ \mathrm{t}$. - Pilar BE: Compresión constante $N = -9\ \mathrm{t}$. - Dintel C-D-E-F: Axil nulo $N = 0$.
