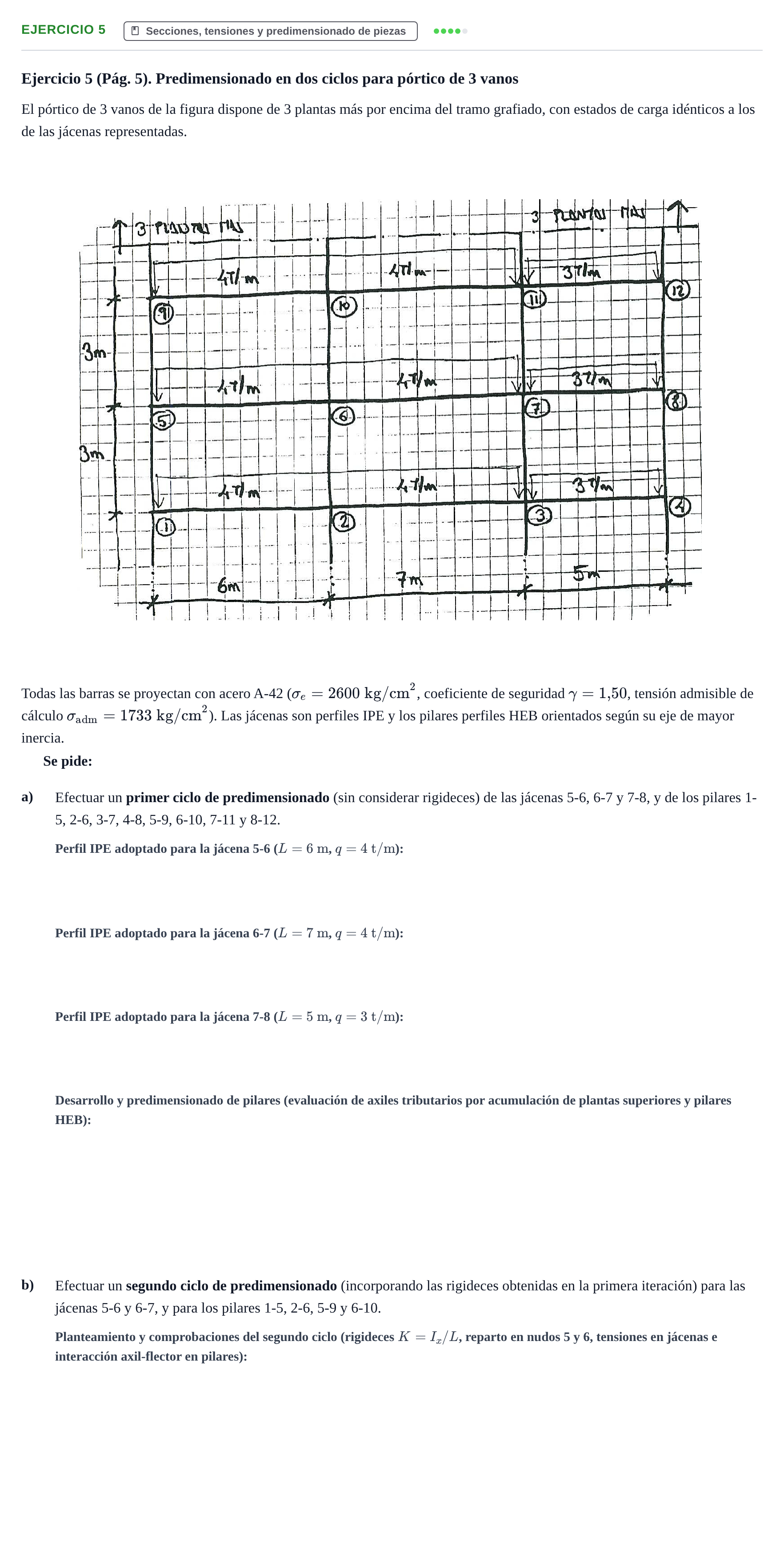

Ejercicio 5 (Pág. 5). Predimensionado en dos ciclos para pórtico de 3 vanos

El pórtico de 3 vanos de la figura dispone de 3 plantas más por encima del tramo grafiado, con estados de carga idénticos a los de las jácenas representadas.

Todas las barras se proyectan con acero A-42 ($\sigma_e = 2600\text{ kg/cm}^2$, coeficiente de seguridad $\gamma = 1{,}50$, tensión admisible de cálculo $\sigma_{\text{adm}} = 1733\text{ kg/cm}^2$). Las jácenas son perfiles IPE y los pilares perfiles HEB orientados según su eje de mayor inercia.

Se pide:

a)

Efectuar un primer ciclo de predimensionado (sin considerar rigideces) de las jácenas 5-6, 6-7 y 7-8, y de los pilares 1-5, 2-6, 3-7, 4-8, 5-9, 6-10, 7-11 y 8-12.

b)

Efectuar un segundo ciclo de predimensionado (incorporando las rigideces obtenidas en la primera iteración) para las jácenas 5-6 y 6-7, y para los pilares 1-5, 2-6, 5-9 y 6-10.
