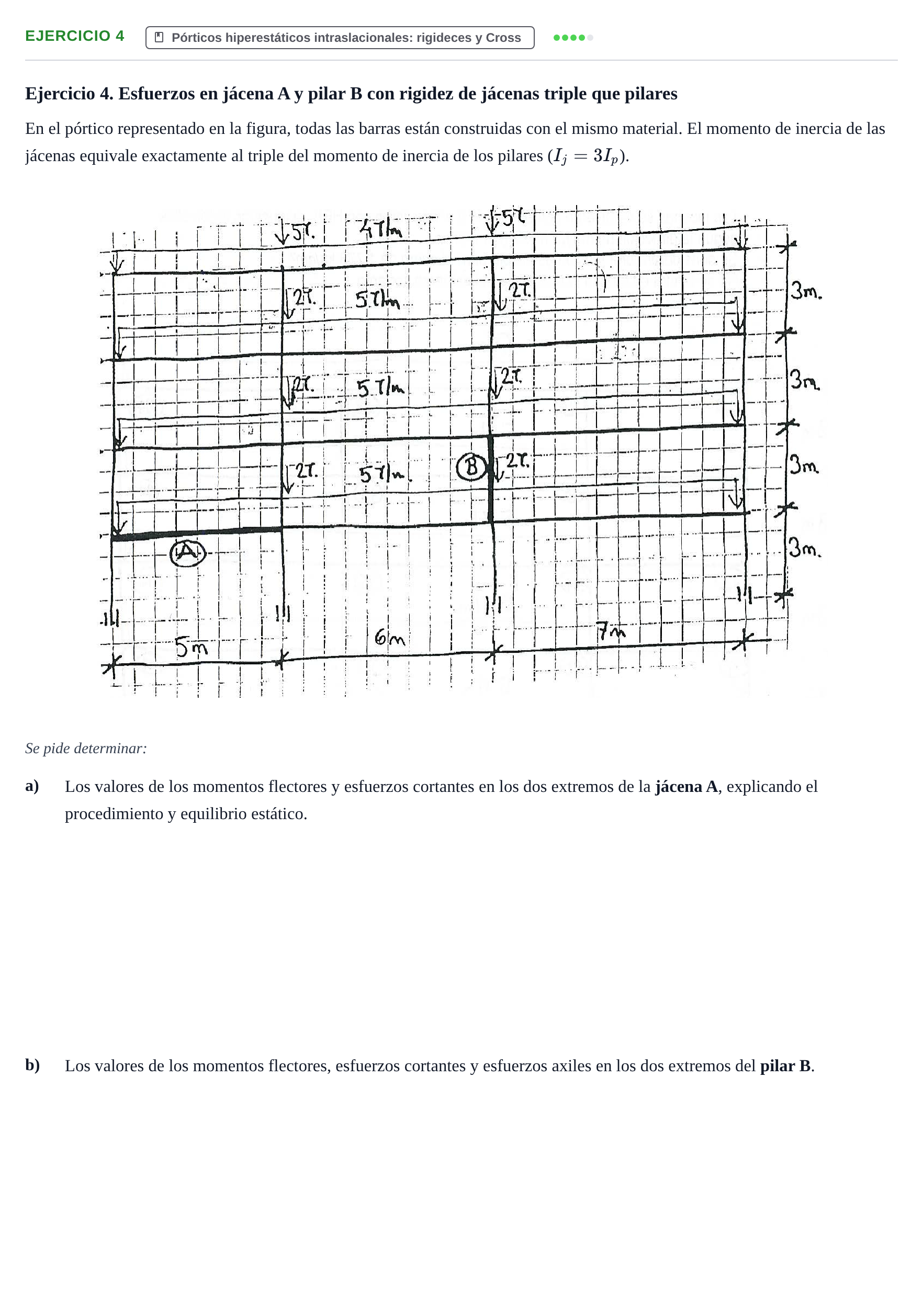

Ejercicio 4 · Estructuras I UPC Colección de exámenes: Análisis y predimensionado de pórticos de edificación

a. Los valores de los momentos flectores y esfuerzos cortantes en los dos extremos de la jácena A.

Solución: Cálculo de rigideces relativas y distribución de momentos de empotramiento perfecto ($M_0 = 10{,}417\text{ m}\cdot\text{t}$), deduciendo cortantes por equilibrio estático: $Q = \frac{qL}{2} \pm \frac{M_{\text{dcha}} - M_{\text{izq}}}{L}$.

b. Los valores de los momentos flectores, esfuerzos cortantes y esfuerzos axiles en los dos extremos del pilar B.

Solución: Distribución del desequilibrio de nudos hacia el pilar B según $K_p/\sum K$, $M_{\text{sup}} = M_{\text{inf}}$, $Q_B = (M_{\text{sup}} + M_{\text{inf}})/h$, y axil por acumulación de cortantes y cargas concentradas.
