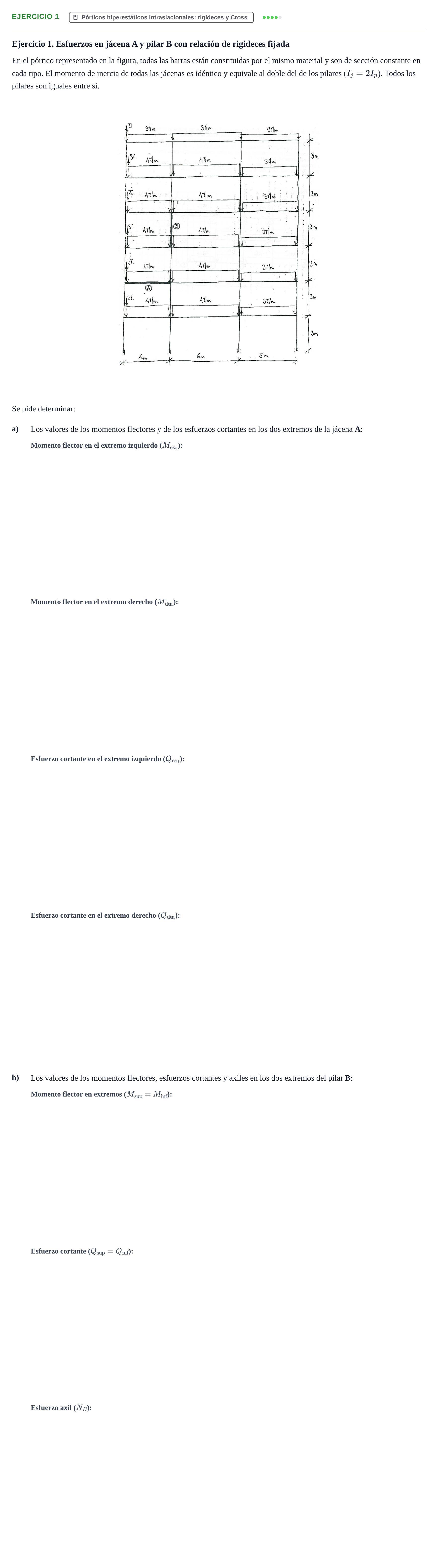

Ejercicio 1 · Estructuras I UPC Colección de exámenes: Análisis y predimensionado de pórticos de edificación

a) Momento flector en el extremo izquierdo de la jácena A (Mesq)

Solución: $3{,}048$ m·t / $3{,}048$ t·m

a) Momento flector en el extremo derecho de la jácena A (Mdta)

Solución: $7{,}556$ m·t / $7{,}556$ t·m

a) Esfuerzo cortante en el extremo izquierdo de la jácena A (Qesq)

Solución: $6{,}873$ t

a) Esfuerzo cortante en el extremo derecho de la jácena A (Qdta)

Solución: $9{,}127$ t

b) Momento flector en extremos del pilar B (Msup = Minf)

Solución: $1{,}482$ m·t / $1{,}482$ t·m

b) Esfuerzo cortante en extremos del pilar B (Qsup = Qinf)

Solución: $0{,}988$ t

b) Esfuerzo axil en el pilar B (NB)

Solución: $58{,}048$ t
