Ejercicio 9 · Estructuras I UPC Colección de exámenes: Análisis y predimensionado de pórticos de edificación

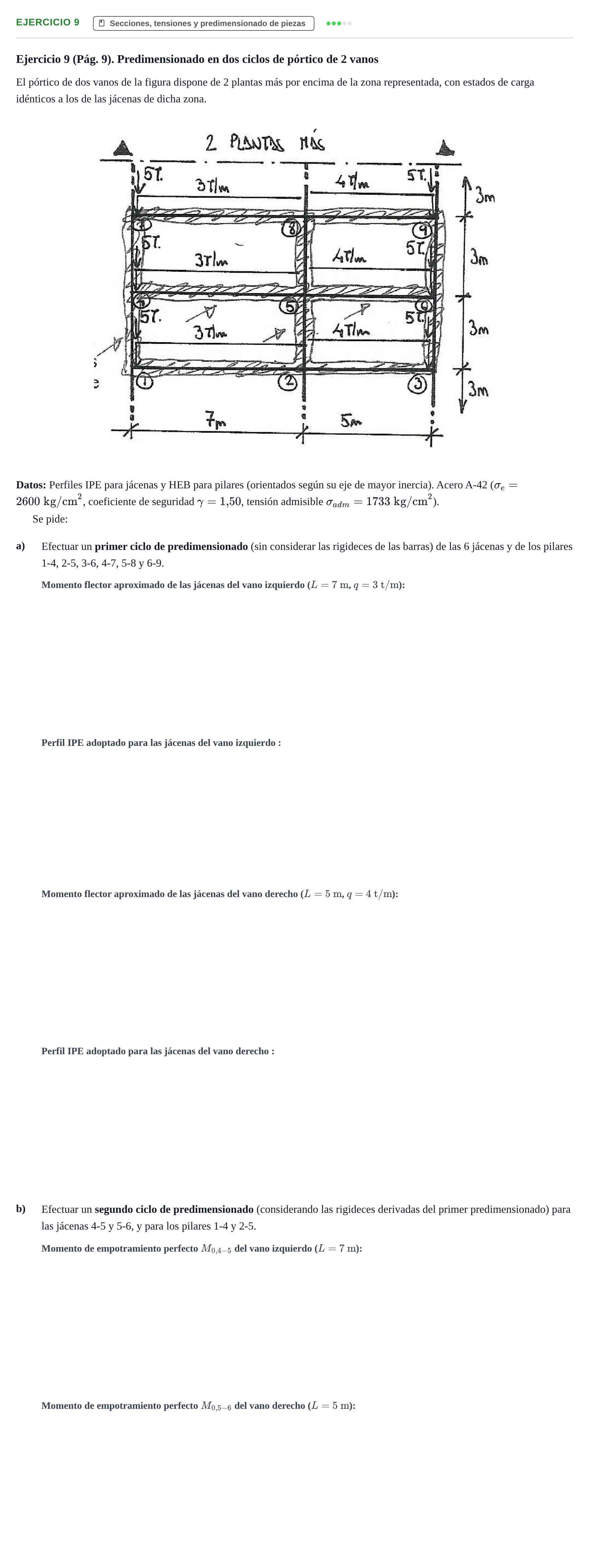

Ejercicio 9 (Pág. 9). Predimensionado en dos ciclos de pórtico de 2 vanos

El pórtico de dos vanos de la figura dispone de 2 plantas más por encima de la zona representada, con estados de carga idénticos a los de las jácenas de dicha zona.

Datos: Perfiles IPE para jácenas y HEB para pilares (orientados según su eje de mayor inercia). Acero A-42 ($\sigma_e = 2600\text{ kg/cm}^2$, coeficiente de seguridad $\gamma = 1{,}50$, tensión admisible $\sigma_{adm} = 1733\text{ kg/cm}^2$).

Se pide:

a)

Efectuar un primer ciclo de predimensionado (sin considerar las rigideces de las barras) de las 6 jácenas y de los pilares 1-4, 2-5, 3-6, 4-7, 5-8 y 6-9.

b)

Efectuar un segundo ciclo de predimensionado (considerando las rigideces derivadas del primer predimensionado) para las jácenas 4-5 y 5-6, y para los pilares 1-4 y 2-5.
