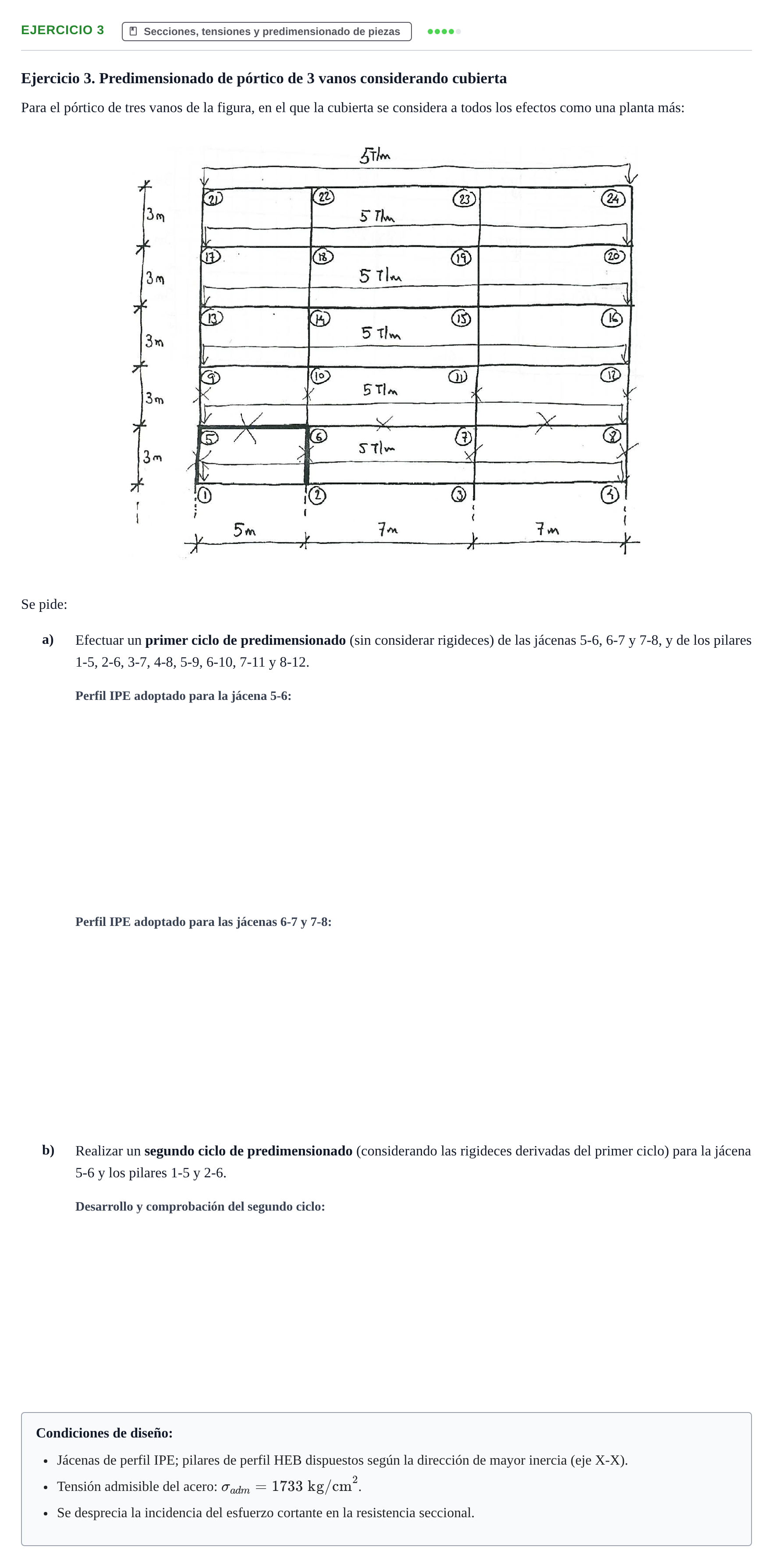

Ejercicio 3. Predimensionado de pórtico de 3 vanos considerando cubierta

Para el pórtico de tres vanos de la figura, en el que la cubierta se considera a todos los efectos como una planta más:

Se pide:

a)

Efectuar un primer ciclo de predimensionado (sin considerar rigideces) de las jácenas 5-6, 6-7 y 7-8, y de los pilares 1-5, 2-6, 3-7, 4-8, 5-9, 6-10, 7-11 y 8-12.

b)

Realizar un segundo ciclo de predimensionado (considerando las rigideces derivadas del primer ciclo) para la jácena 5-6 y los pilares 1-5 y 2-6.

Condiciones de diseño:

Jácenas de perfil IPE; pilares de perfil HEB dispuestos según la dirección de mayor inercia (eje X-X).

Tensión admisible del acero: $\sigma_{adm} = 1733\text{ kg/cm}^2$.

Se desprecia la incidencia del esfuerzo cortante en la resistencia seccional.
