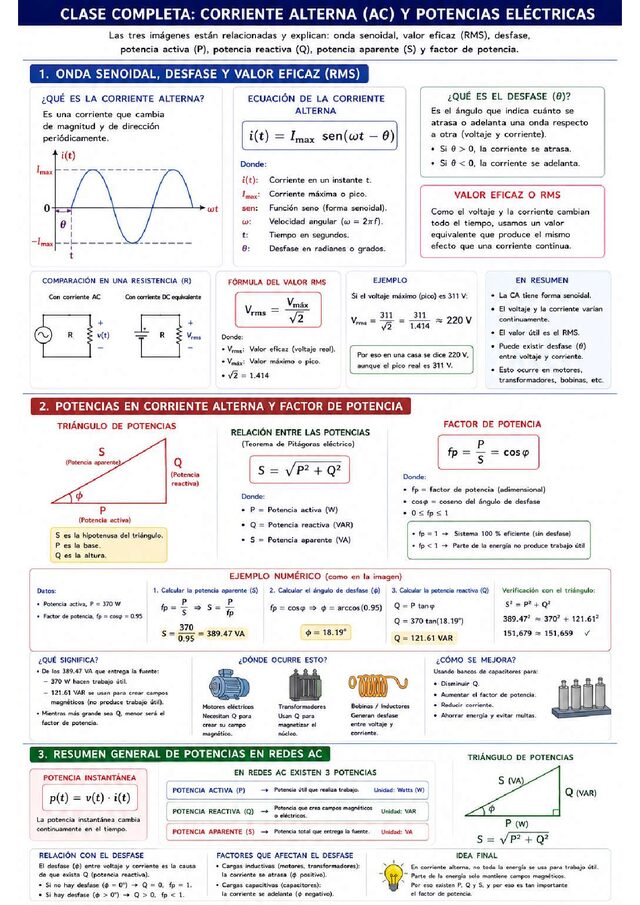

1. Onda Senoidal, Desfase y Valor Eficaz (RMS)
Flashcards
- ¿Qué es la corriente alterna?
- Corriente que cambia de magnitud y dirección periódicamente.
- ¿Qué indica el desfase (θ)?
- Cuánto se adelanta o atrasa una onda respecto a otra.
- ¿Qué es el valor eficaz o RMS?
- Valor equivalente que produce el mismo efecto que una corriente continua.
- ¿Cómo se calcula la potencia aparente (S)?
- S = √(P² + Q²)
Preguntas tipo test
- ¿Qué describe mejor la corriente alterna (CA)?
- a) Una corriente con magnitud y dirección constantes.
- b) Una corriente que fluye en una sola dirección.
- c) Una corriente que cambia de magnitud y dirección periódicamente.
- d) Una corriente con voltaje constante.
Respuesta: c) Una corriente que cambia de magnitud y dirección periódicamente.. La corriente alterna se caracteriza por cambiar su magnitud y dirección a intervalos regulares, a diferencia de la corriente continua que mantiene una dirección constante.
- ¿Qué representa el desfase (θ) en un circuito de CA?
- a) La resistencia total del circuito.
- b) El ángulo que indica cuánto se adelanta o atrasa una onda respecto a otra.
- c) La frecuencia de la corriente alterna.
- d) La potencia consumida por el circuito.
Respuesta: b) El ángulo que indica cuánto se adelanta o atrasa una onda respecto a otra.. El desfase (θ) es el ángulo que cuantifica la diferencia temporal entre las ondas de voltaje y corriente en un circuito de CA, indicando si una se adelanta o atrasa con respecto a la otra.
- ¿Cuál es la utilidad del valor eficaz o RMS en CA?
- a) Mide el valor máximo instantáneo de la corriente.
- b) Proporciona un valor equivalente al de una corriente continua que produce el mismo efecto.
- c) Calcula la potencia reactiva del circuito.
- d) Determina la frecuencia de la corriente alterna.
Respuesta: b) Proporciona un valor equivalente al de una corriente continua que produce el mismo efecto.. El valor eficaz (RMS) es un valor equivalente de la corriente o voltaje de CA que produce el mismo efecto de disipación de potencia que una corriente continua de la misma magnitud.
2. Potencias en Corriente Alterna y Factor de Potencia
Flashcards
- ¿Qué es la potencia activa?
- Es la potencia útil que realiza trabajo, medida en vatios (W).
- ¿Qué es la potencia reactiva?
- Es la potencia necesaria para crear campos magnéticos, medida en voltiamperios reactivos (VAR).
- ¿Qué es la potencia aparente?
- Es la potencia total suministrada, que incluye la potencia activa y la reactiva, medida en voltiamperios (VA).
- ¿Qué es el factor de potencia?
- Es la relación entre la potencia activa y la potencia aparente, que indica la eficiencia en el uso de la energía.
Preguntas tipo test
- ¿Qué representa la potencia activa (P) en un circuito de corriente alterna?
- a) La potencia total suministrada al circuito.
- b) La potencia que se disipa en forma de calor.
- c) La potencia utilizada para crear campos magnéticos.
- d) La potencia útil que realiza trabajo.
Respuesta: d) La potencia útil que realiza trabajo.. La potencia activa (P) es la parte de la potencia aparente que realmente realiza trabajo útil en el circuito, medida en vatios (W).
- ¿Qué representa la potencia reactiva (Q) en un circuito de corriente alterna?
- a) La potencia total consumida por el circuito.
- b) La potencia que se disipa en forma de calor.
- c) La potencia utilizada para crear campos magnéticos.
- d) La potencia útil que realiza trabajo.
Respuesta: c) La potencia utilizada para crear campos magnéticos.. La potencia reactiva (Q) es la parte de la potencia aparente que se utiliza para crear y mantener campos magnéticos en componentes como inductores y capacitores, medida en voltiamperios reactivos (VAR).
- ¿Qué indica un factor de potencia (fp) cercano a 1?
- a) Una mayor eficiencia en el uso de la energía.
- b) Una menor eficiencia en el uso de la energía.
- c) Una gran cantidad de potencia reactiva en el circuito.
- d) Un alto desfase entre el voltaje y la corriente.
Respuesta: a) Una mayor eficiencia en el uso de la energía.. Un factor de potencia cercano a 1 indica que la mayor parte de la potencia suministrada al circuito se está utilizando para realizar trabajo útil, lo que implica una alta eficiencia en el uso de la energía.
3. Resumen General de Potencias en Redes AC
Flashcards
- ¿Qué es la corriente alterna (CA)?
- Corriente que cambia de magnitud y dirección periódicamente.
- ¿Qué representa el valor eficaz (RMS)?
- Valor equivalente que produce el mismo efecto que una corriente continua.
- ¿Qué es el desfase en CA?
- Ángulo que indica cuánto se adelanta o atrasa una onda respecto a otra.
- ¿Cuál es la unidad de la potencia activa?
- Watts (W).
Preguntas tipo test
- ¿Cuál de las siguientes opciones describe mejor la corriente alterna (CA)?
- a) Una corriente que fluye en una sola dirección.
- b) Una corriente que cambia de magnitud y dirección periódicamente.
- c) Una corriente constante sin variación.
- d) Una corriente que solo se utiliza en dispositivos electrónicos.
Respuesta: b) Una corriente que cambia de magnitud y dirección periódicamente.. La corriente alterna (CA) se define como una corriente que cambia de magnitud y dirección de forma periódica.
- ¿Qué representa el valor eficaz o RMS en una corriente alterna?
- a) El valor máximo de la corriente.
- b) El valor promedio de la corriente.
- c) El valor equivalente que produce el mismo efecto que una corriente continua.
- d) El valor mínimo de la corriente.
Respuesta: c) El valor equivalente que produce el mismo efecto que una corriente continua.. El valor eficaz o RMS es el valor de voltaje o corriente que produce el mismo efecto de disipación de potencia que su equivalente en corriente continua.
- ¿Qué representa el factor de potencia (fp)?
- a) La potencia total consumida por un circuito.
- b) La relación entre la potencia activa y la potencia aparente.
- c) La potencia reactiva en un circuito.
- d) El ángulo de desfase entre el voltaje y la corriente.
Respuesta: b) La relación entre la potencia activa y la potencia aparente.. El factor de potencia (fp) es la relación entre la potencia activa (P) y la potencia aparente (S), indicando la eficiencia con la que se utiliza la energía en un circuito.
Y 18 flashcards y 12 preguntas más en el documento.
