Ejercicio Dibuix 2 - Opció C · Dibujo técnico II Selectividad Cataluña Setembre Serie 1 2021

Dibuix 2. Opció C

TEMA: Axonometria.

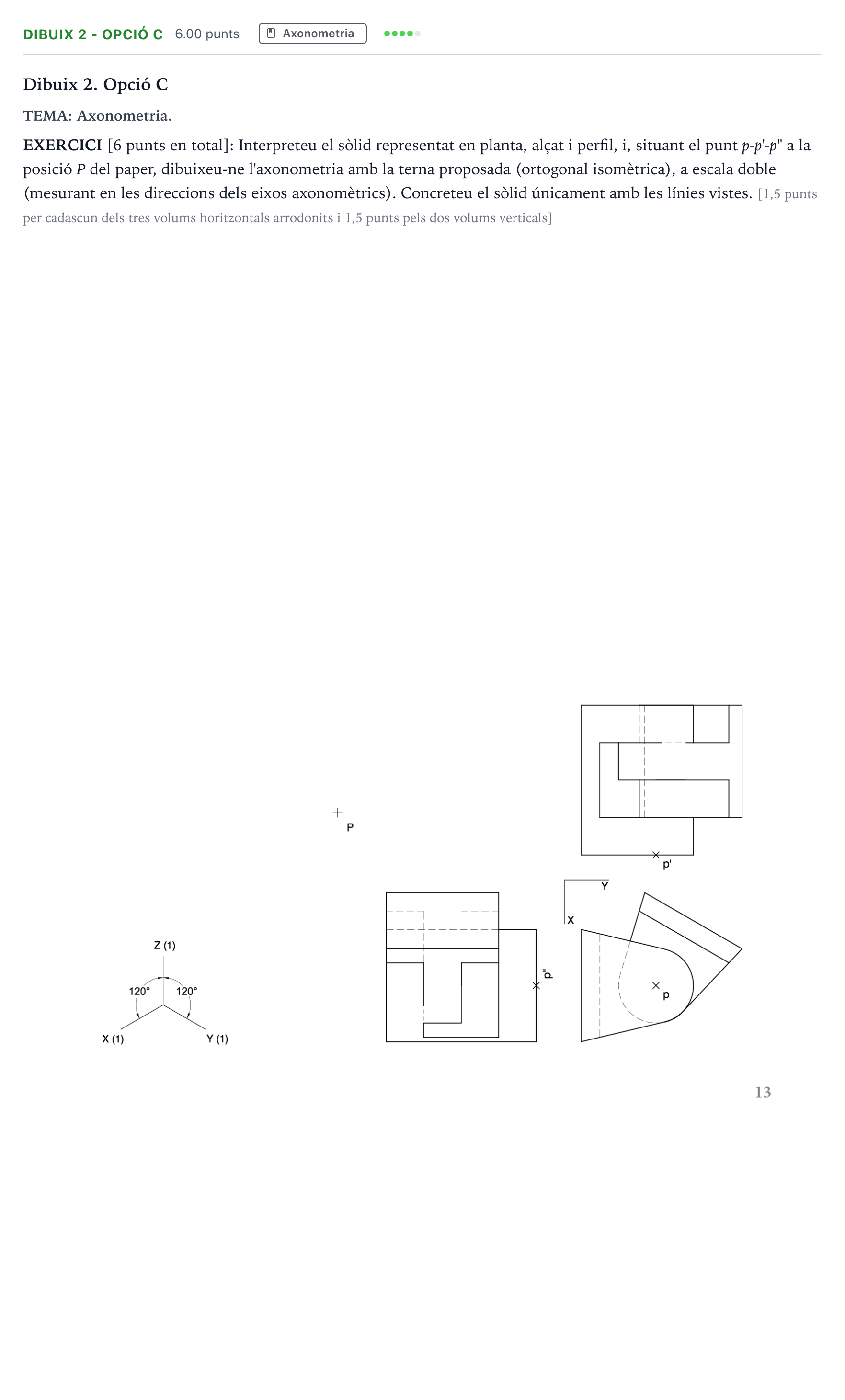

EXERCICI [6 punts en total]: Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p" a la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal isomètrica), a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes. [1,5 punts per cadascun dels tres volums horitzontals arrodonits i 1,5 punts pels dos volums verticals]
