Ejercicio Dibuix 2 - Opció D · Dibujo técnico II Selectividad Cataluña Setembre Serie 1 2021
Tema: Axonometria · Del examen Setembre Serie 1 (2021)
Enunciado

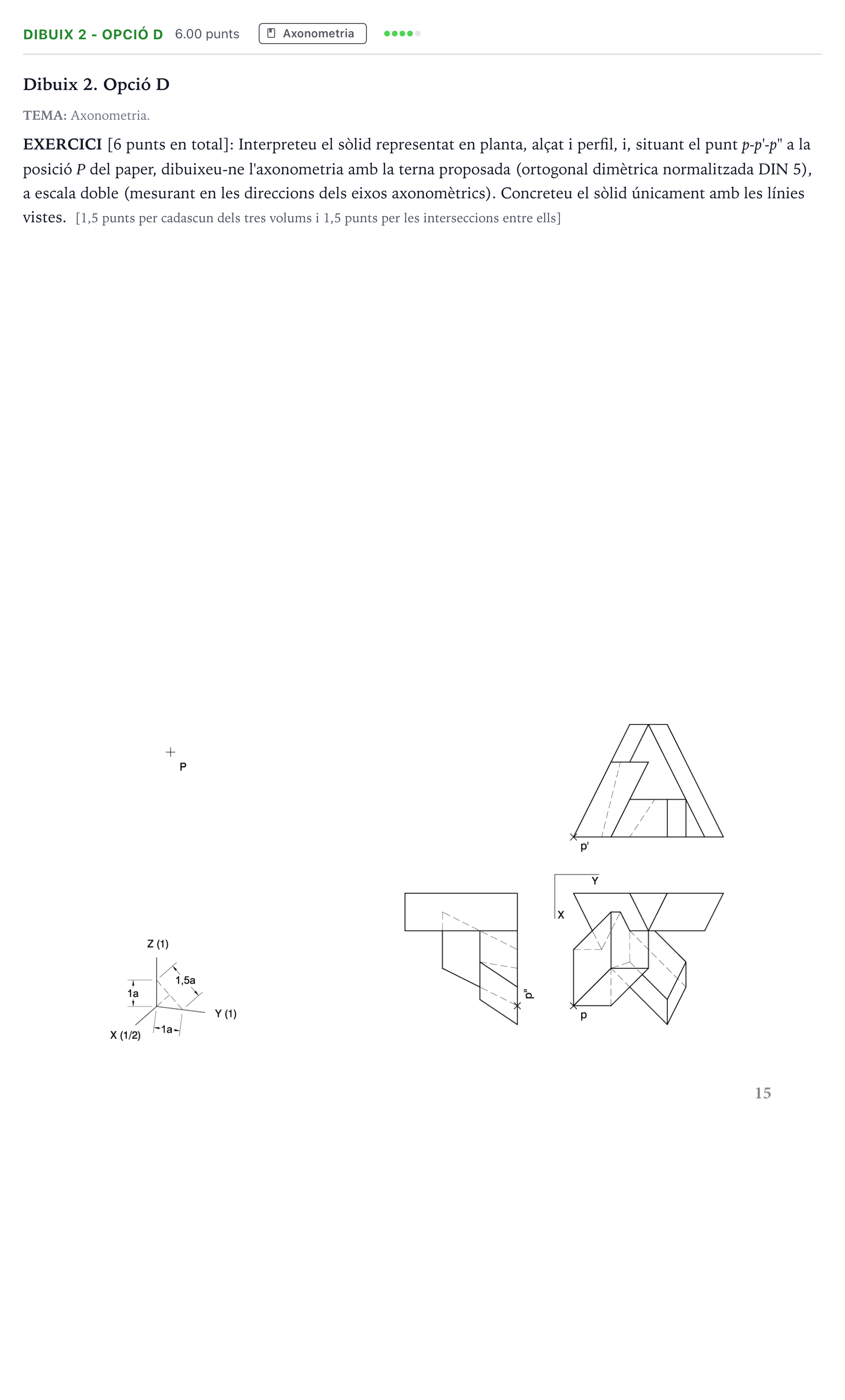

Dibuix 2. Opció D
TEMA: Axonometria.
EXERCICI [6 punts en total]: Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p" a la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal dimètrica normalitzada DIN 5), a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes. [1,5 punts per cadascun dels tres volums i 1,5 punts per les interseccions entre ells]
Solución
Según los criterios oficiales de corrección
Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p" a la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal dimètrica normalitzada DIN 5), a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.
Solución: Resolució de la perspectiva dimètrica normalitzada DIN 5 a escala doble dels tres cossos i les seves interseccions.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
