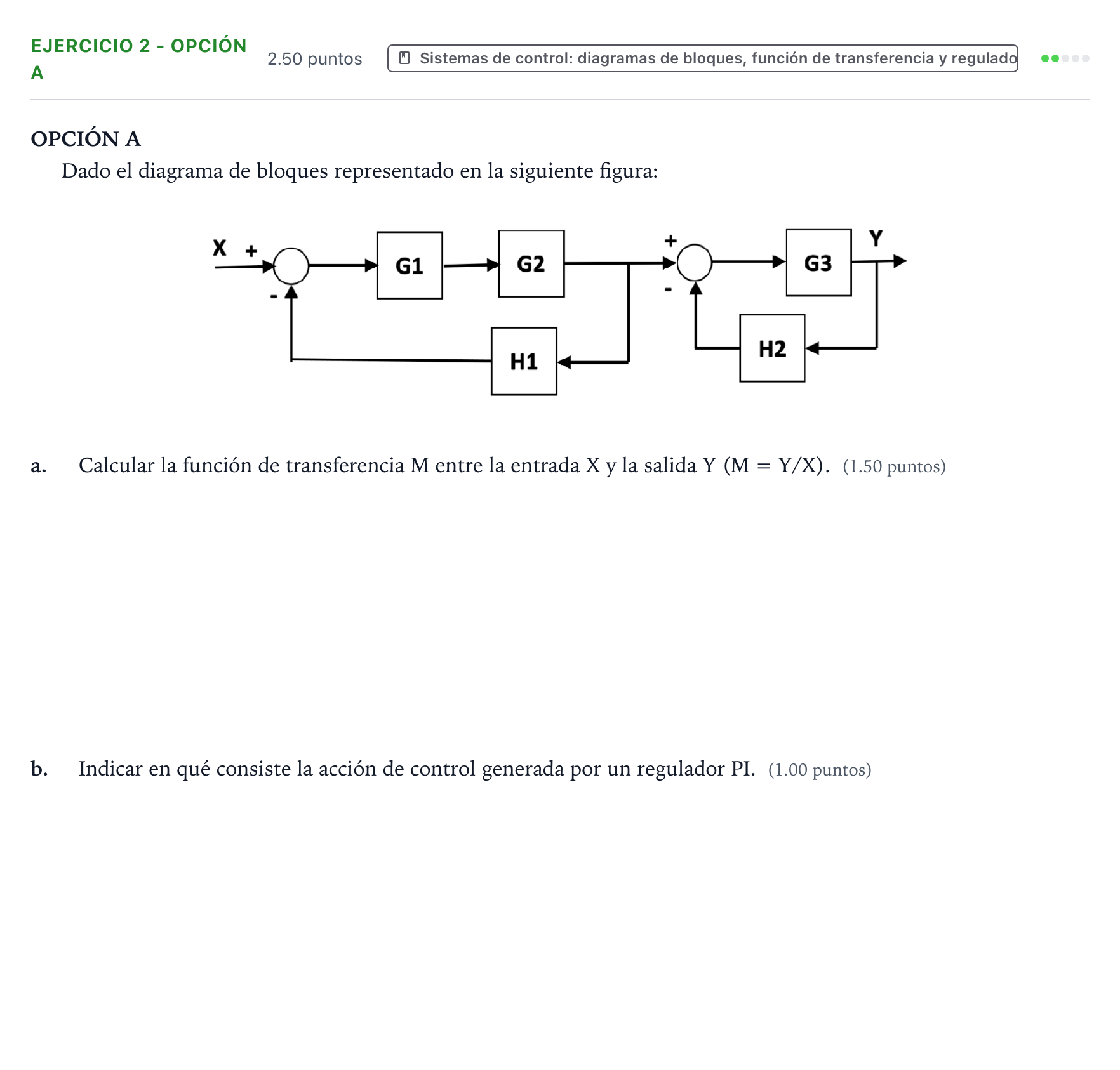

Dado el diagrama de bloques representado en la siguiente figura:

Calcular la función de transferencia M entre la entrada X y la salida Y (M = Y/X). (1.50 puntos)

Indicar en qué consiste la acción de control generada por un regulador PI. (1.00 puntos)

Enunciado: Ejercicio 2 - Opción A · Tecnología e Ingeniería II PAU Valencia Ordinaria 2026

Solución de AprenAI (no es la oficial)

a. Calcular la función de transferencia M entre la entrada X y la salida Y (M = Y/X).

Solución: $M = \frac{Y}{X} = \frac{G_1 G_2}{1 + G_1 G_2 H_1}\cdot\frac{G_3}{1 + G_3 H_2} = \frac{G_1 G_2 G_3}{(1 + G_1 G_2 H_1)(1 + G_3 H_2)}$
