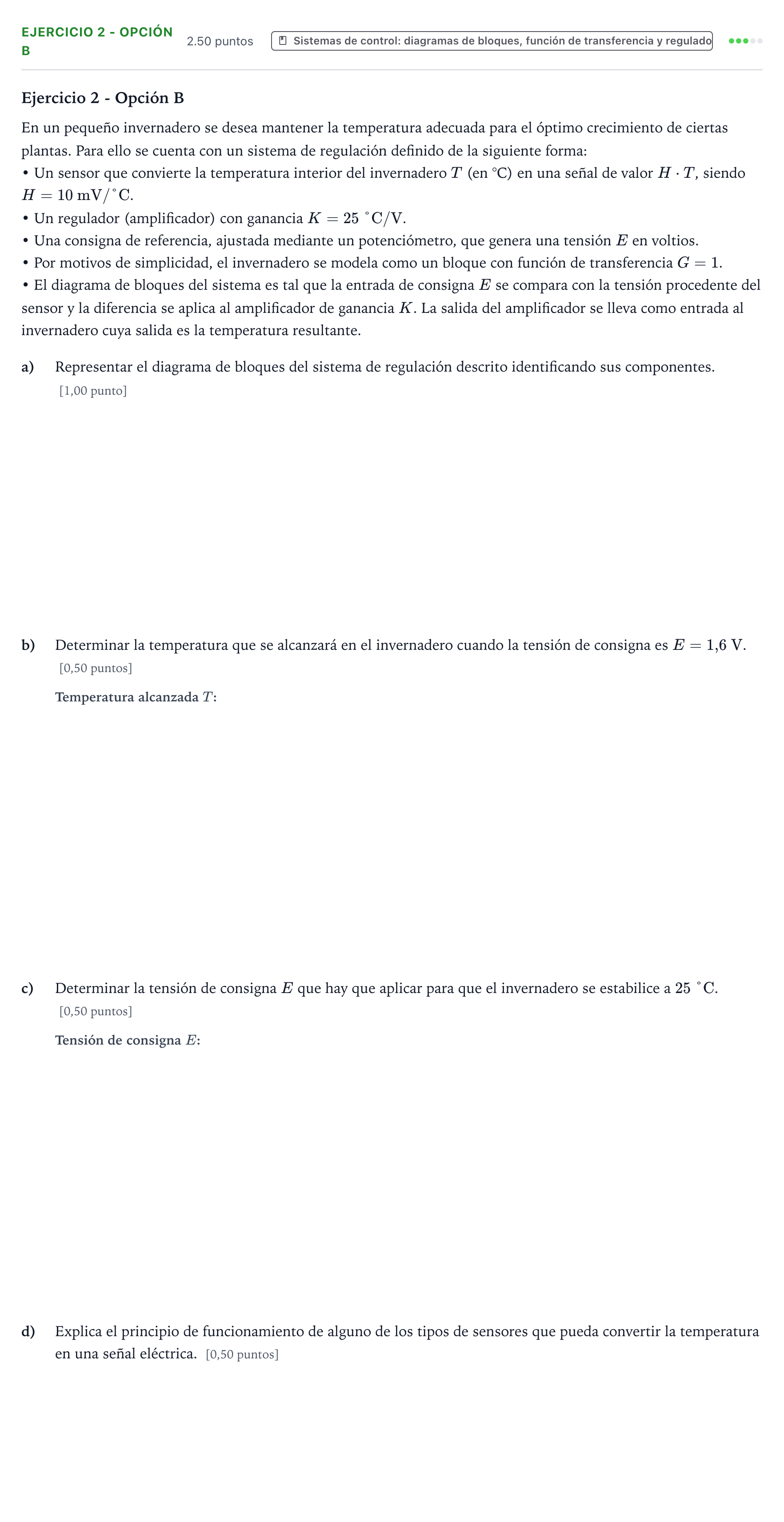

Ejercicio 2 - Opción B

En un pequeño invernadero se desea mantener la temperatura adecuada para el óptimo crecimiento de ciertas plantas. Para ello se cuenta con un sistema de regulación definido de la siguiente forma:

• Un sensor que convierte la temperatura interior del invernadero $T$ (en °C) en una señal de valor $H\cdot T$, siendo $H = 10\text{ mV/°C}$.

• Un regulador (amplificador) con ganancia $K = 25\text{ °C/V}$.

• Una consigna de referencia, ajustada mediante un potenciómetro, que genera una tensión $E$ en voltios.

• Por motivos de simplicidad, el invernadero se modela como un bloque con función de transferencia $G = 1$.

• El diagrama de bloques del sistema es tal que la entrada de consigna $E$ se compara con la tensión procedente del sensor y la diferencia se aplica al amplificador de ganancia $K$. La salida del amplificador se lleva como entrada al invernadero cuya salida es la temperatura resultante.

a)

Representar el diagrama de bloques del sistema de regulación descrito identificando sus componentes.

[1,00 punto]

b)

Determinar la temperatura que se alcanzará en el invernadero cuando la tensión de consigna es $E = 1{,}6\text{ V}$.

[0,50 puntos]

c)

Determinar la tensión de consigna $E$ que hay que aplicar para que el invernadero se estabilice a $25\text{ °C}$.

[0,50 puntos]

d)

Explica el principio de funcionamiento de alguno de los tipos de sensores que pueda convertir la temperatura en una señal eléctrica.

[0,50 puntos]
