Problema 5 · Dibujo técnico II PAU Valencia Extraordinaria 2021

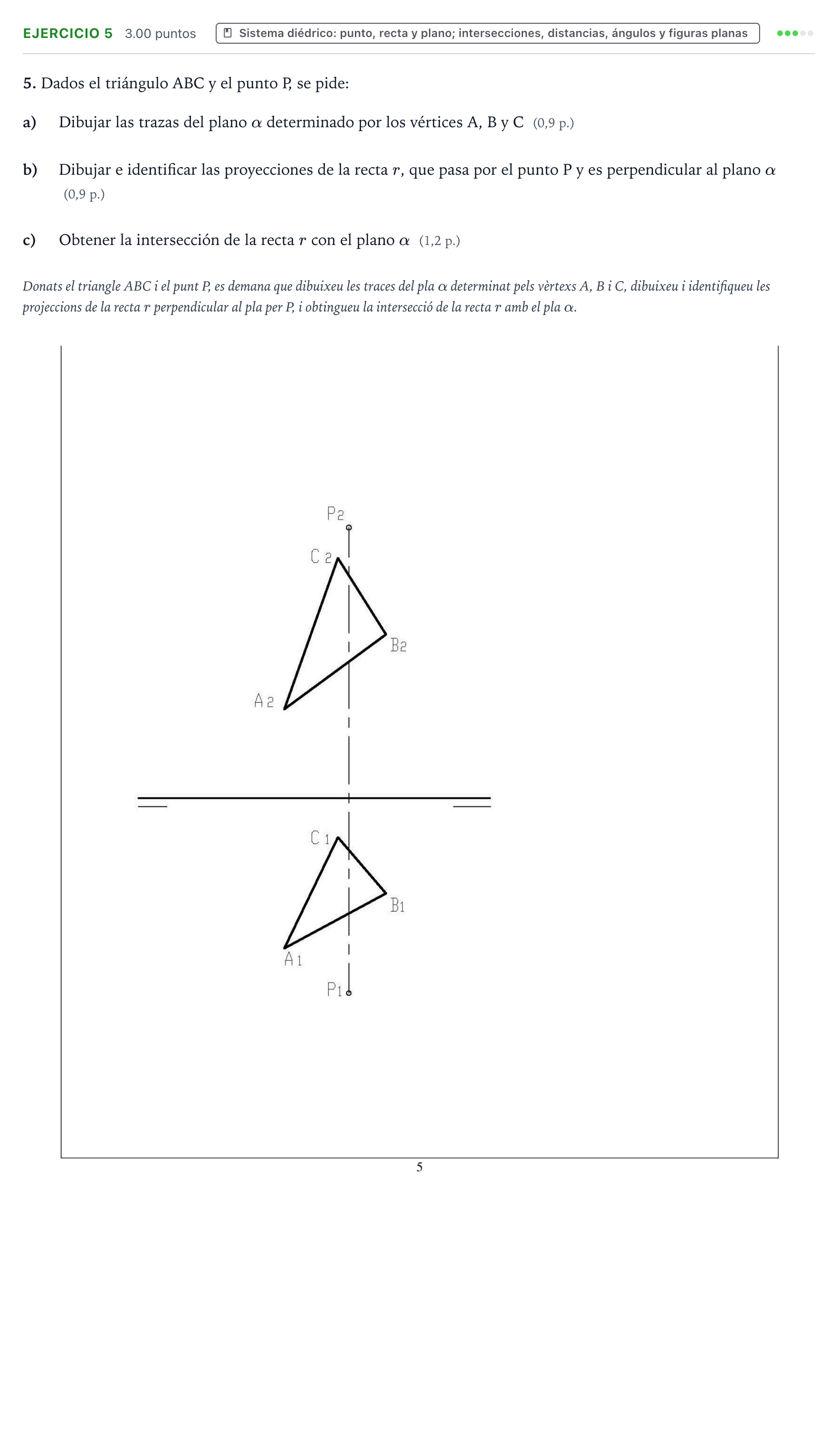

5. Dados el triángulo ABC y el punto P, se pide:

a)

Dibujar las trazas del plano $\alpha$ determinado por los vértices A, B y C (0,9 p.)

b)

Dibujar e identificar las proyecciones de la recta $r$, que pasa por el punto P y es perpendicular al plano $\alpha$ (0,9 p.)

c)

Obtener la intersección de la recta $r$ con el plano $\alpha$ (1,2 p.)

Donats el triangle ABC i el punt P, es demana que dibuixeu les traces del pla $\alpha$ determinat pels vèrtexs A, B i C, dibuixeu i identifiqueu les projeccions de la recta $r$ perpendicular al pla per P, i obtingueu la intersecció de la recta $r$ amb el pla $\alpha$.
