Ejercicio 1 · Dibujo técnico II PAU Murcia Ordinaria 2026
Tema: Enlaces: reproducción de formas técnicas a escala · Del examen Ordinaria (2026)
Enunciado
BLOQUE I
Debe elegirse libremente UNO de los dos ejercicios siguientes.

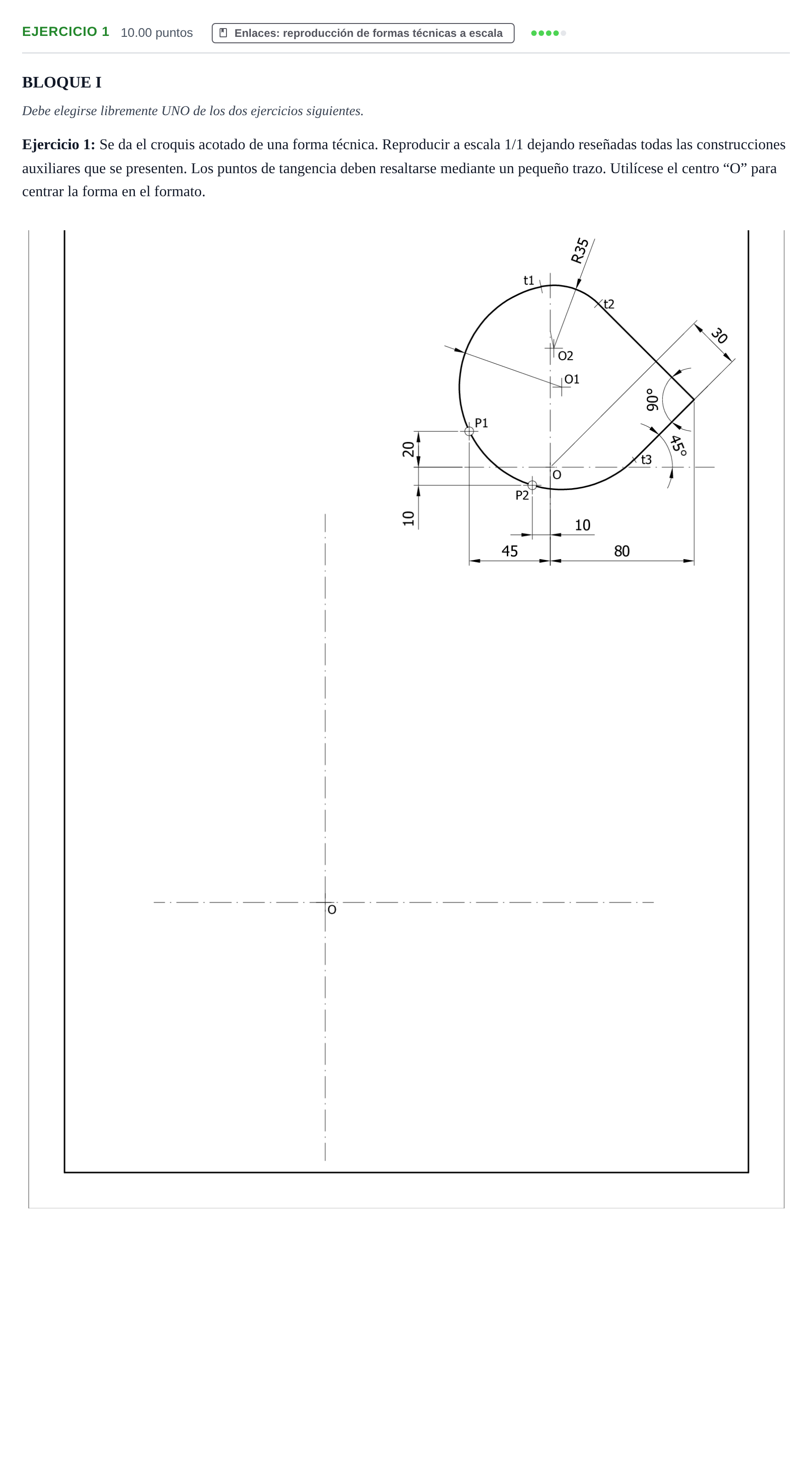

Ejercicio 1: Se da el croquis acotado de una forma técnica. Reproducir a escala 1/1 dejando reseñadas todas las construcciones auxiliares que se presenten. Los puntos de tangencia deben resaltarse mediante un pequeño trazo. Utilícese el centro “O” para centrar la forma en el formato.
Solución
Según los criterios oficiales de corrección
Ejercicio 1: Reproducir a escala 1/1 la forma técnica acotada con enlaces y tangencias centrada en O.
Solución: Construcción gráfica completa a escala 1/1 centrada en los ejes en el punto O, con todos los arcos enlazados, centros y hallados geométricamente y puntos de tangencia señalizados con un trazo.
