Ejercicio 1 · Dibujo técnico II PAU Murcia Ordinaria 2025
Tema: Enlaces: reproducción de formas técnicas a escala · Del examen Ordinaria (2025)
Enunciado

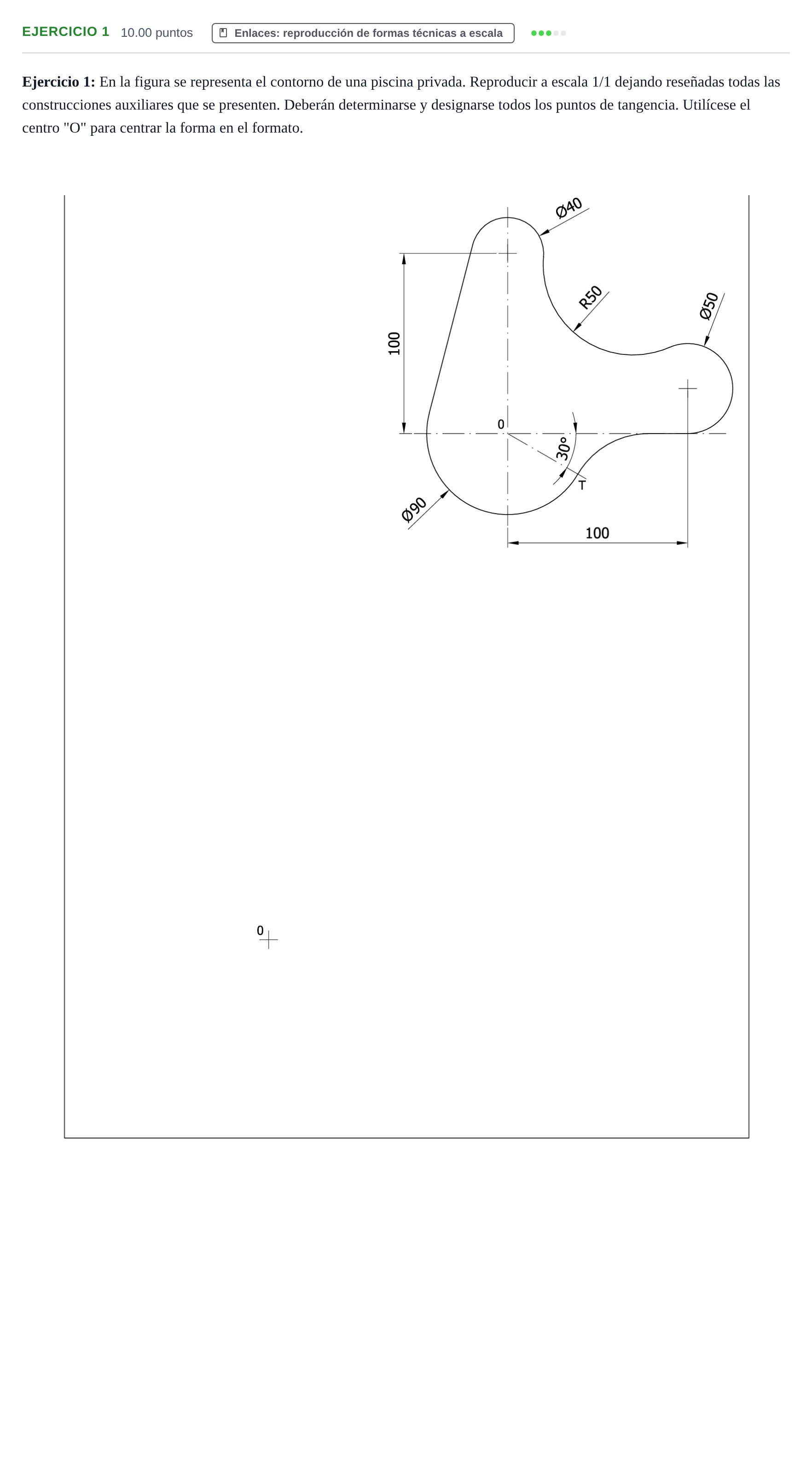

Ejercicio 1: En la figura se representa el contorno de una piscina privada. Reproducir a escala 1/1 dejando reseñadas todas las construcciones auxiliares que se presenten. Deberán determinarse y designarse todos los puntos de tangencia. Utilícese el centro "O" para centrar la forma en el formato.
Solución
Según los criterios oficiales de corrección
En la figura se representa el contorno de una piscina privada. Reproducir a escala 1/1 dejando reseñadas todas las construcciones auxiliares que se presenten. Deberán determinarse y designarse todos los puntos de tangencia. Utilícese el centro "O" para centrar la forma en el formato.
Solución: Construcción gráfica resuelta a escala 1/1 con todas las líneas auxiliares, centros O, O1, O2, O3, O4 y puntos de tangencia señalizados (T1 a T6).
