Ejercicio 2 · Dibujo técnico II PAU Murcia Ordinaria 2022

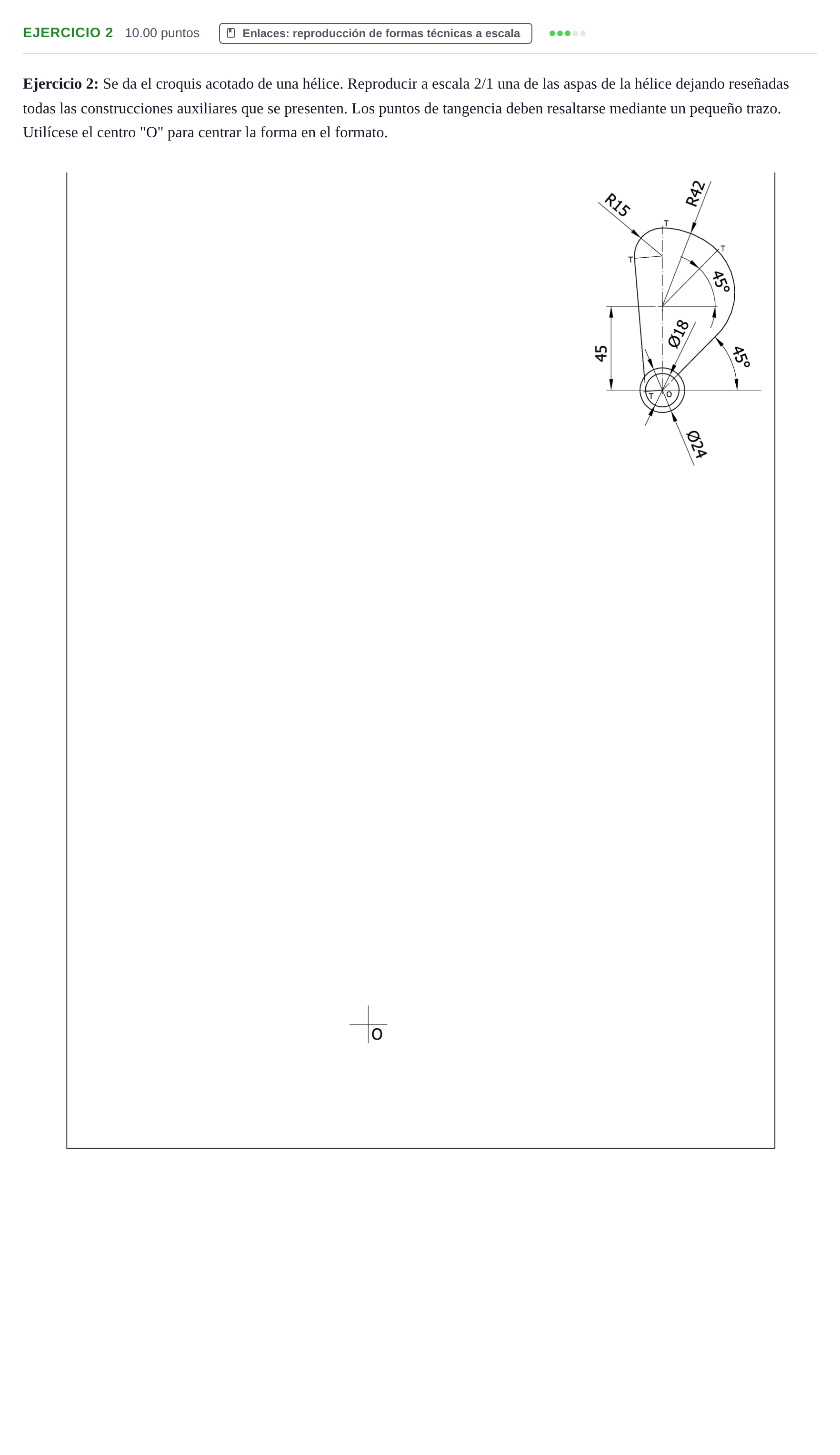

Reproducir a escala 2/1 una de las aspas de la hélice dejando reseñadas todas las construcciones auxiliares y puntos de tangencia.

Solución: Construcción geométrica a escala 2/1: - Trazado de las circunferencias concéntricas del buje en el centro $O$: $\varnothing 24 \times 2 = \varnothing 48$ mm y $\varnothing 18 \times 2 = \varnothing 36$ mm. - Situación del centro superior sobre el eje vertical a una distancia de $45 \times 2 = 90$ mm de $O$. - Trazado del arco superior de radio $42 \times 2 = 84$ mm con los radios a $45^\circ$. - Determinación y trazado de la circunferencia de enlace de radio $15 \times 2 = 30$ mm. - Trazado de las tangentes exteriores comunes entre las circunferencias y arcos correspondientes, marcando con precisión todos los puntos de tangencia $T$.
