Ejercicio 1 · Dibujo técnico II PAU Murcia Ordinaria 2021
Tema: Enlaces: reproducción de formas técnicas a escala · Del examen Ordinaria (2021)
Enunciado

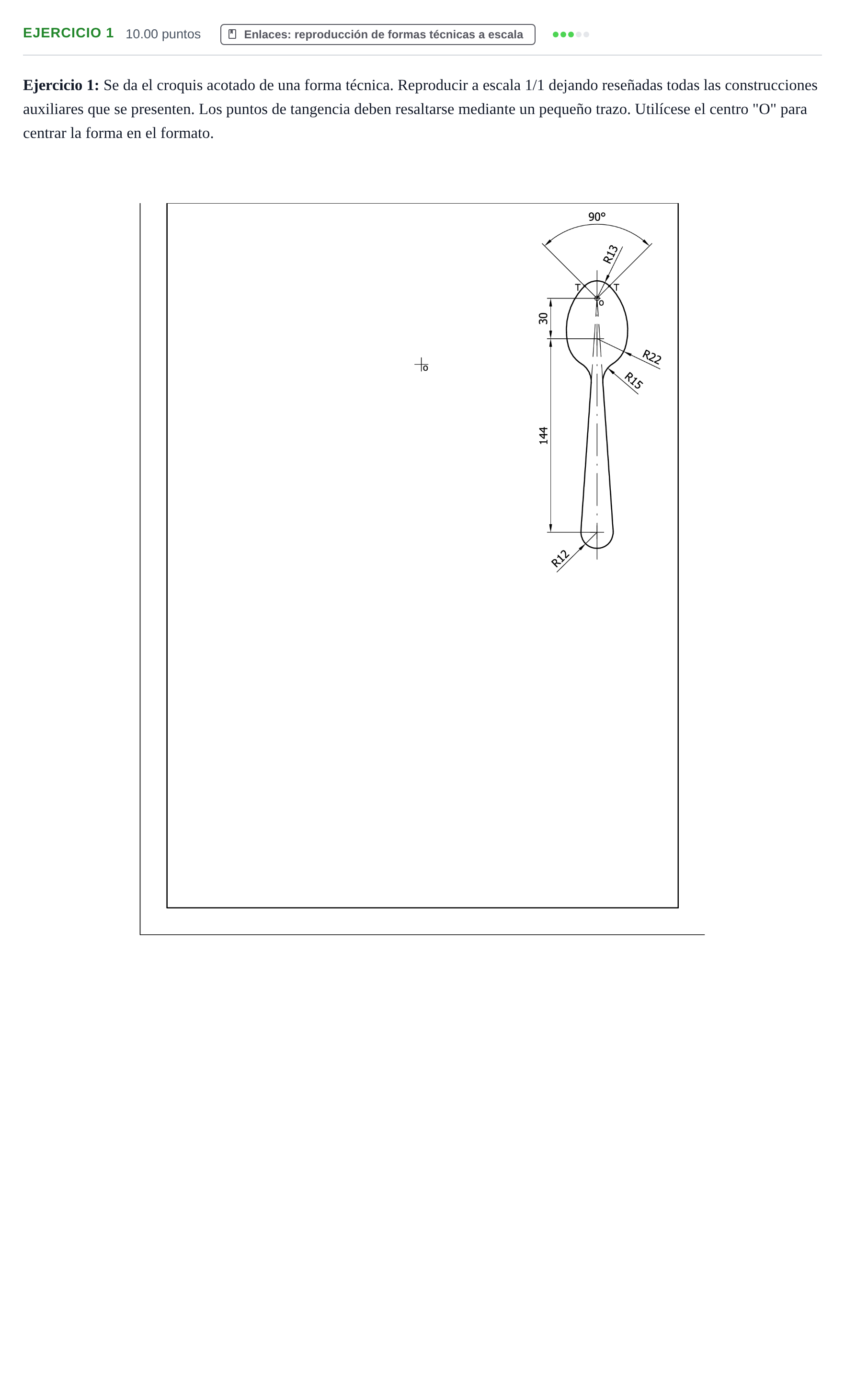

Ejercicio 1: Se da el croquis acotado de una forma técnica. Reproducir a escala 1/1 dejando reseñadas todas las construcciones auxiliares que se presenten. Los puntos de tangencia deben resaltarse mediante un pequeño trazo. Utilícese el centro "O" para centrar la forma en el formato.
Solución
Según los criterios oficiales de corrección
Se da el croquis acotado de una forma técnica. Reproducir a escala 1/1 dejando reseñadas todas las construcciones auxiliares que se presenten. Los puntos de tangencia deben resaltarse mediante un pequeño trazo. Utilícese el centro "O" para centrar la forma en el formato.
Solución: Construcción geométrica resuelta a escala 1/1 con todas las líneas auxiliares y centros de enlace.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
