Bloque I - Ejercicio 2 · Dibujo técnico II PAU Murcia Ordinaria 2023

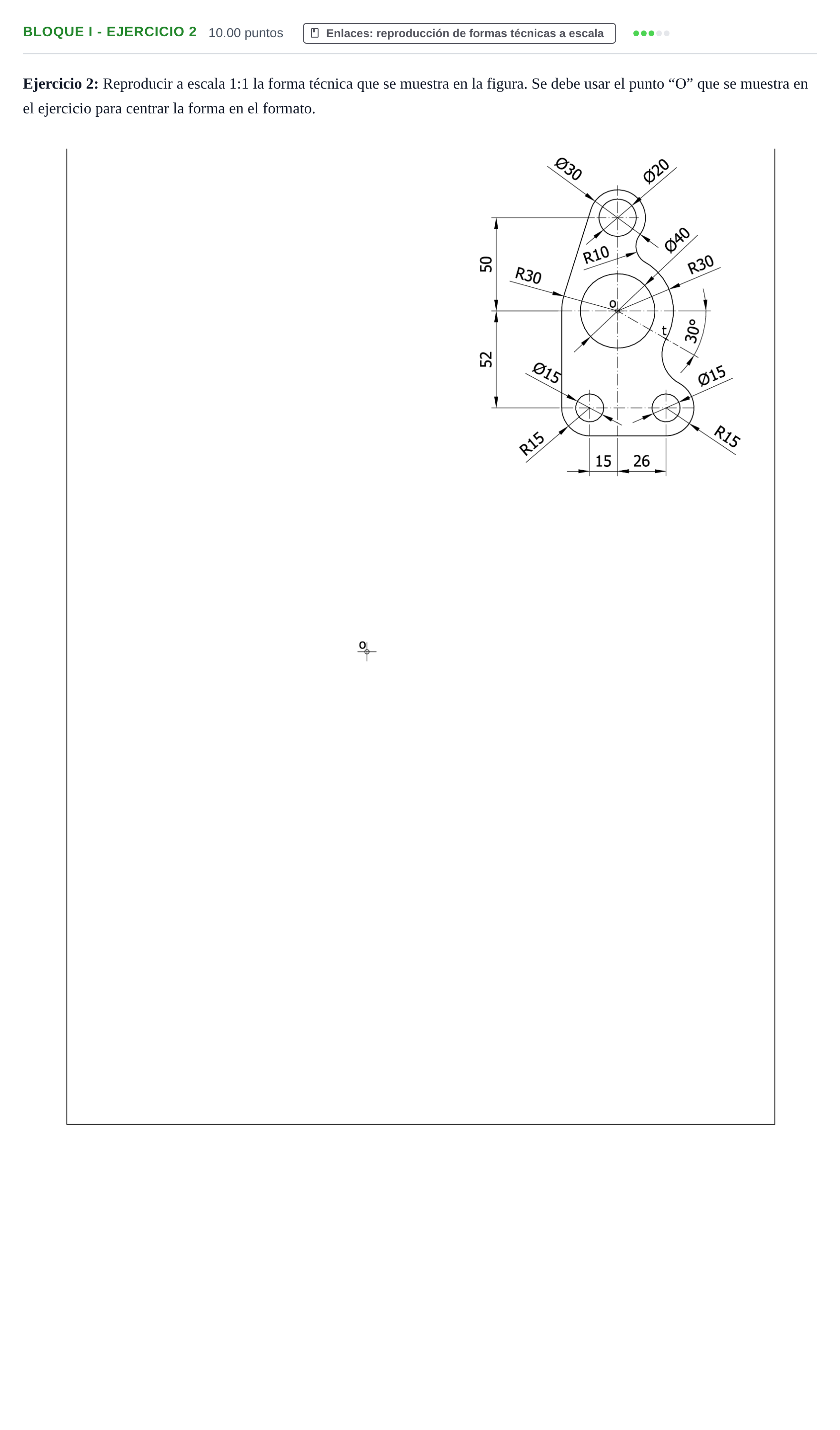

Reproducir a escala 1:1 la forma técnica que se muestra en la figura.

Solución: Construcción geométrica: 1. Posicionamiento de ejes y centros: Situar el centro principal $O$. Trazar el eje vertical y marcar a $50\text{ mm}$ hacia arriba el centro superior, y a $52\text{ mm}$ hacia abajo la línea horizontal de los centros inferiores (separados $15\text{ mm}$ hacia la izquierda y $26\text{ mm}$ hacia la derecha del eje vertical). 2. Trazado de circunferencias base: Dibujar las circunferencias y arcos conocidos: en $O$ ($=15$, $=20$), centro superior ($=10$, $=15$), e inferiores ($=7{,}5$, $=15$). 3. Recta tangente común: Trazar la tangente exterior entre el arco superior de radio $15$ y el arco central de radio $30$. 4. Enlace cóncavo superior: Trazar el arco de enlace de radio $R10$ tangente exterior a la circunferencia superior ($R15$) y a la circunferencia central ($R20$). 5. Arco de enlace inferior derecho: A partir del punto de tangencia $t$ dado a $30^\circ$ sobre la circunferencia de centro $O$, trazar la recta radial para determinar el centro del arco que enlaza tangencialmente con la circunferencia inferior derecha. 6. Puntos de tangencia: Dejar indicados y marcados todos los centros auxiliares y los puntos de tangencia de los enlaces.
