Ejercicio 1 · Dibujo técnico II PAU Murcia Ordinaria 2026

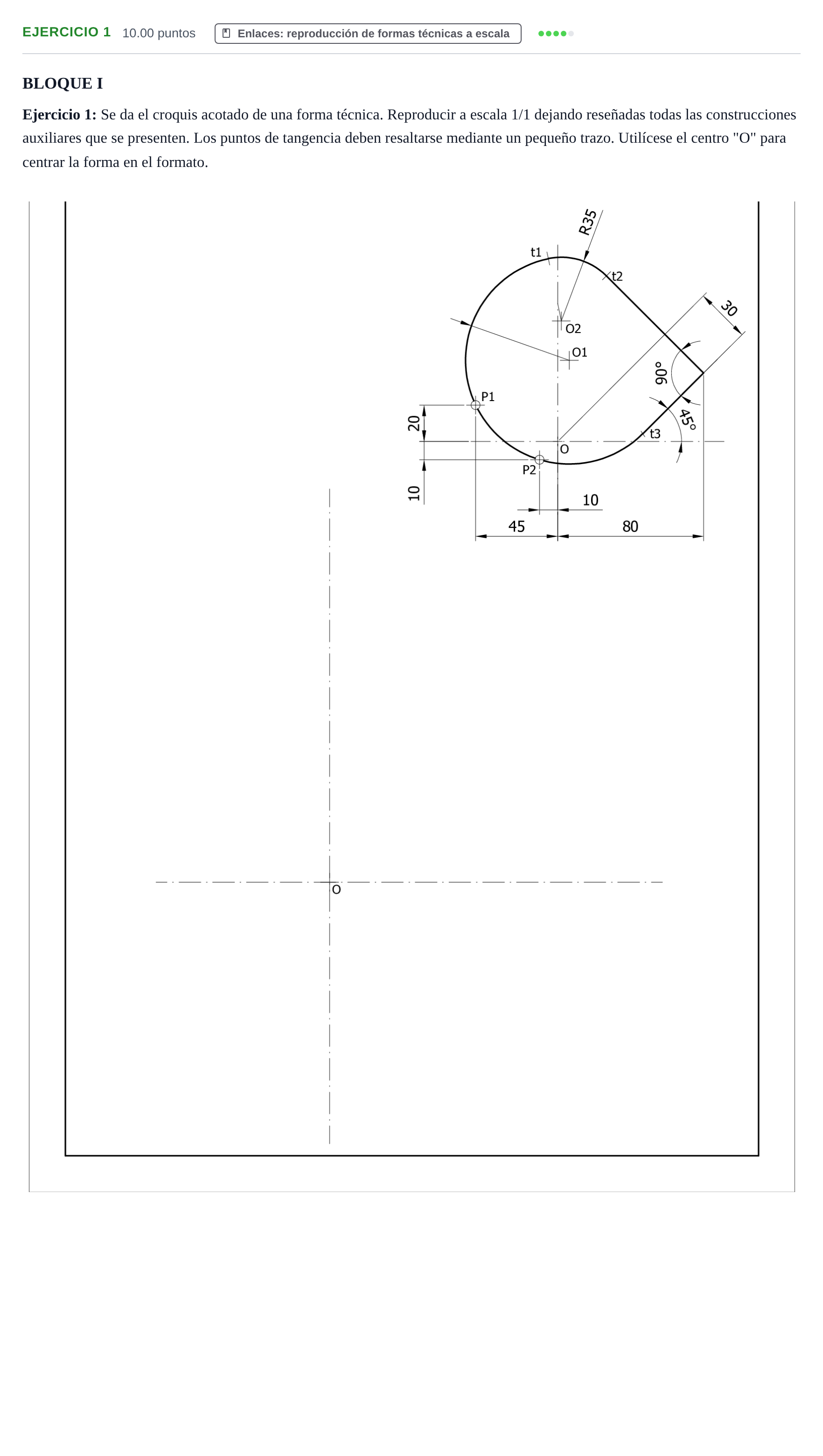

Se da el croquis acotado de una forma técnica. Reproducir a escala 1/1 dejando reseñadas todas las construcciones auxiliares que se presenten. Los puntos de tangencia deben resaltarse mediante un pequeño trazo. Utilícese el centro "O" para centrar la forma en el formato.

Solución: Construcción geométrica: 1. Rectas principales: Trazado de la recta a $45^\circ$ respecto a la horizontal por el vértice inferior y la recta perpendicular a ella (formando el ángulo de $90^\circ$). 2. Circunferencia por dos puntos y tangente a una recta: Determinación del centro $O_1$ de la circunferencia tangente a la recta inclinada inferior (o a la recta de $45^\circ$) en $t_3$, que pasa por los puntos dados $P_1$ y $P_2$. 3. Circunferencia superior de radio $R = 35\text{ mm}$: Determinación del centro $O_2$ sobre el eje vertical, garantizando la tangencia en $t_1$ y $t_2$ con la recta perpendicular y el enlace continuo. 4. Puntos de tangencia: Señalización precisa de los puntos de enlace $t_1$, $t_2$ y $t_3$ mediante trazos perpendiculares auxiliares.
