Ejercicio 1 · Dibujo técnico II PAU Murcia Ordinaria 2024

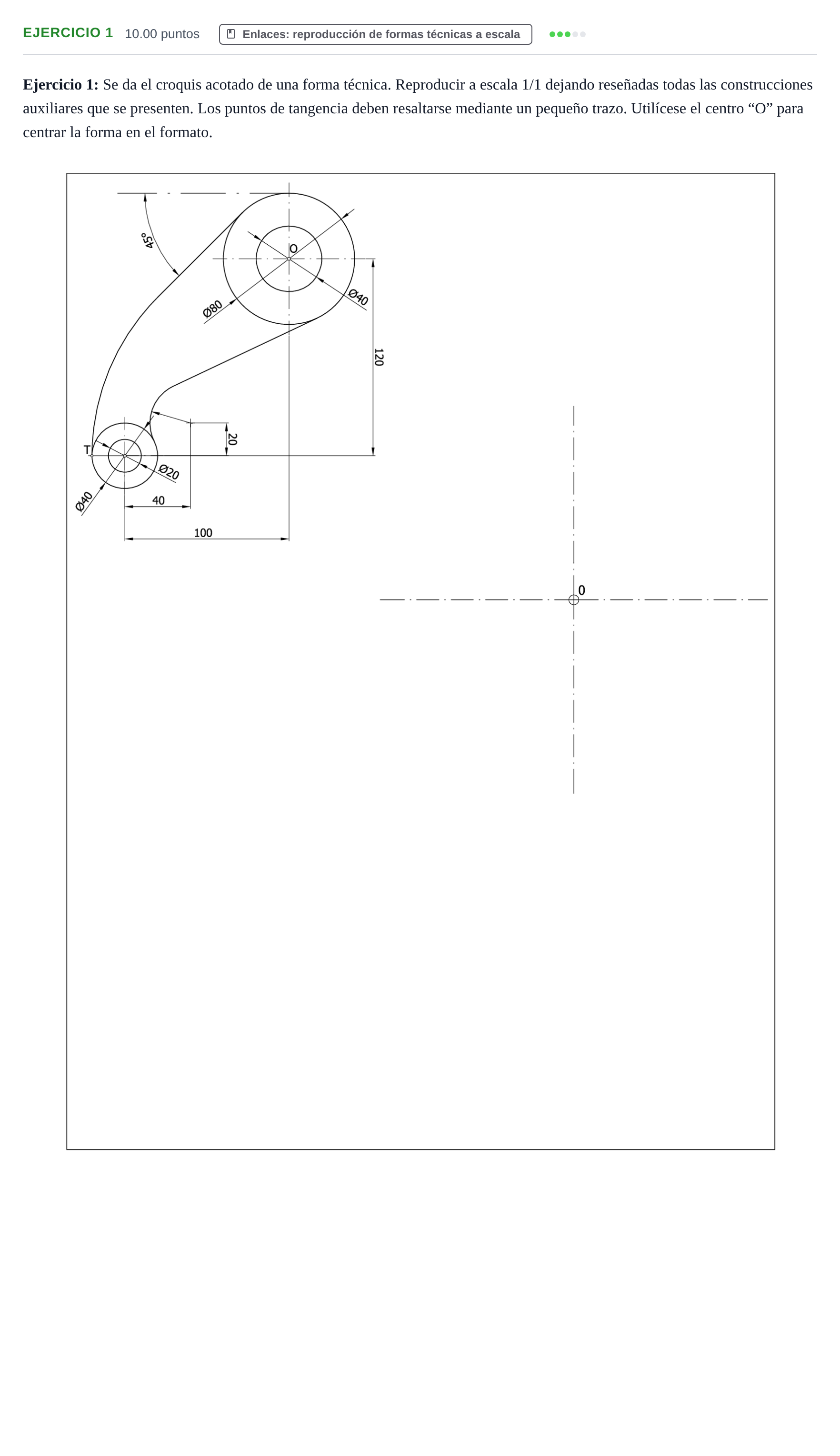

Ejercicio 1: Se da el croquis acotado de una forma técnica. Reproducir a escala 1/1 dejando reseñadas todas las construcciones auxiliares que se presenten. Los puntos de tangencia deben resaltarse mediante un pequeño trazo. Utilícese el centro “O” para centrar la forma en el formato.

Solución: Construcción gráfica de la forma técnica: - Situación de los centros de los arcos y circunferencias mediante sus cotas de posición respecto a $O$. - Trazado de la recta tangente a circunferencia y recta conocido el punto de contacto $T$ sobre la circunferencia. - Trazado de la recta tangente común interior a las circunferencias. - Determinación exacta y señalización mediante trazos de los puntos de tangencia ($T, T_1, T_2, T_3, T_4, T_5$).
