Ejercicio 1 · Dibujo técnico II PAU Murcia Extraordinaria 2025
Tema: Enlaces: reproducción de formas técnicas a escala · Del examen Extraordinaria (2025)
Enunciado
BLOQUE I. Debe elegirse libremente UNO de los dos ejercicios siguientes.

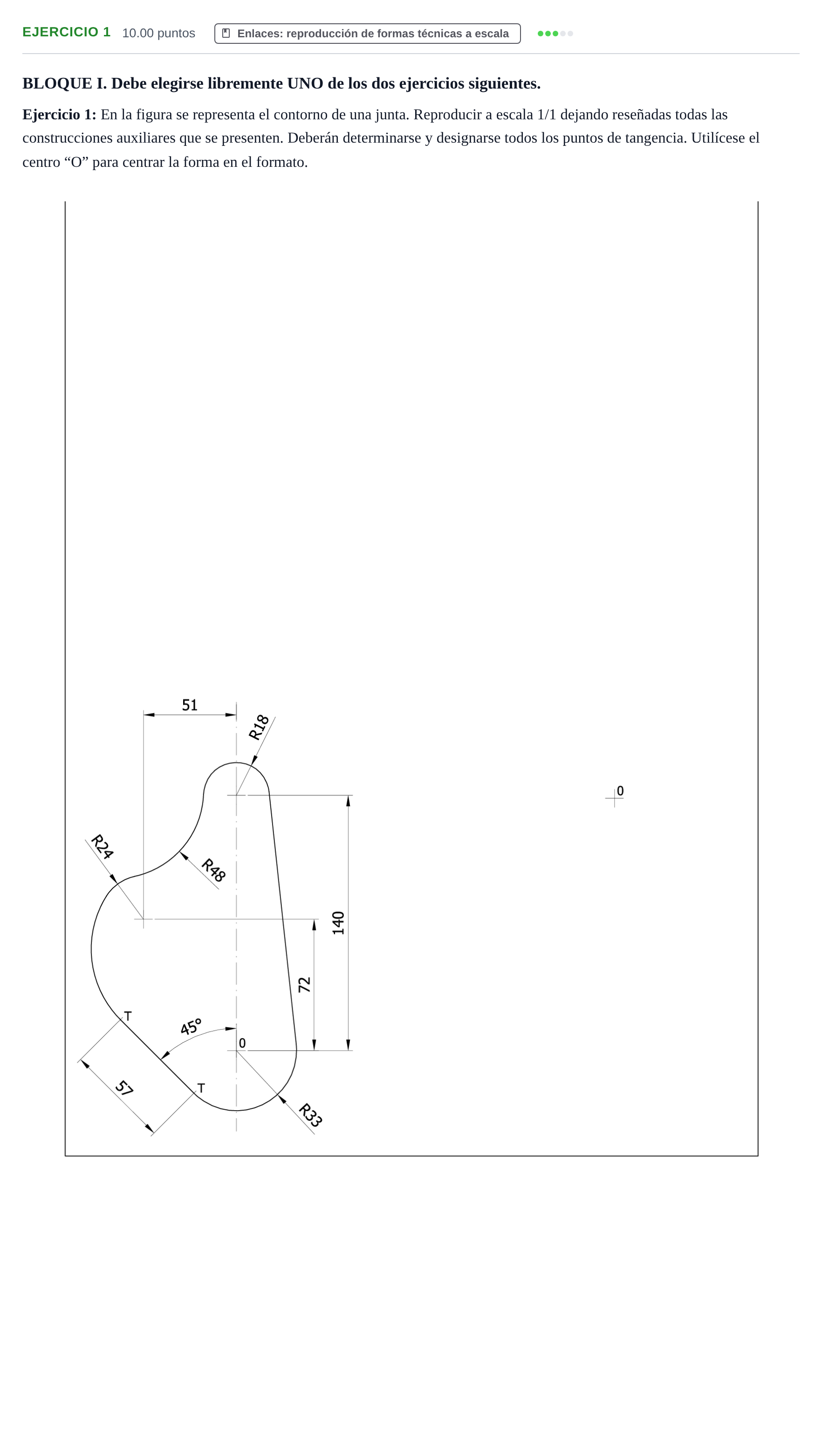

Ejercicio 1: En la figura se representa el contorno de una junta. Reproducir a escala 1/1 dejando reseñadas todas las construcciones auxiliares que se presenten. Deberán determinarse y designarse todos los puntos de tangencia. Utilícese el centro “O” para centrar la forma en el formato.
Solución
Según los criterios oficiales de corrección
En la figura se representa el contorno de una junta. Reproducir a escala 1/1 dejando reseñadas todas las construcciones auxiliares que se presenten. Deberán determinarse y designarse todos los puntos de tangencia. Utilícese el centro “O” para centrar la forma en el formato.
Solución: Construcción gráfica completa a escala 1/1 determinando los centros , , , y todos los puntos de tangencia debidamente señalizados y nombrados.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
