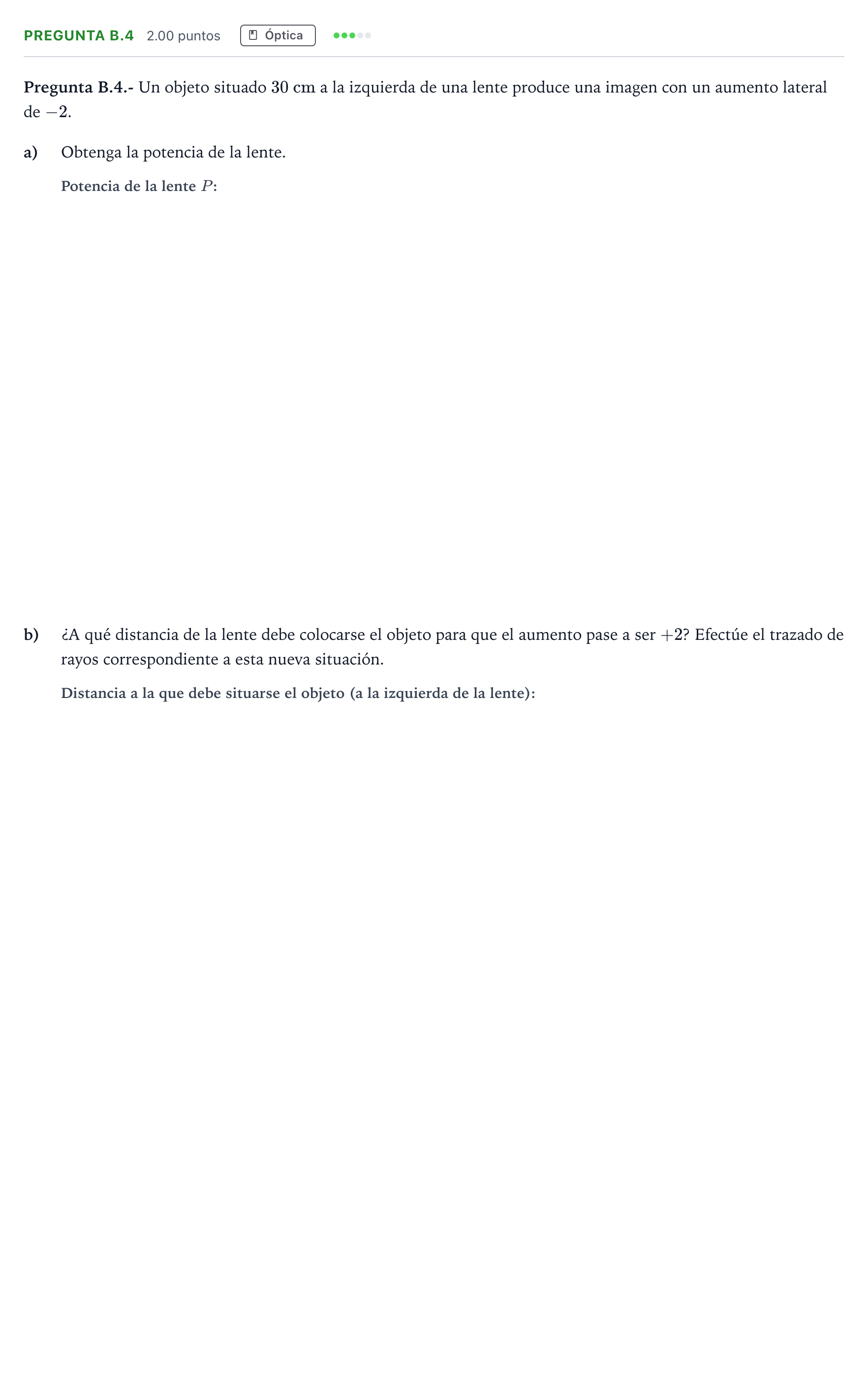

Pregunta B.4 · Física PAU Madrid Extraordinaria 2023

a) Obtenga la potencia de la lente.

Solución: 5 D / 5 m⁻¹

b) ¿A qué distancia de la lente debe colocarse el objeto para que el aumento pase a ser +2?

Solución: 10 cm / 0,1 m

b) Efectúe el trazado de rayos correspondiente a esta nueva situación.

Solución: Trazado de rayos para una lente convergente con el objeto situado entre el foco objeto y el centro óptico ($|s_2| < f'$). Se traza un rayo paralelo al eje óptico que se refracta pasando por el foco imagen $F'$, y un rayo que pasa por el centro óptico sin desviarse. La prolongación hacia atrás de ambos rayos converge formando una imagen virtual, derecha y de doble tamaño situada a $s'_2 = -20\text{ cm}$.
