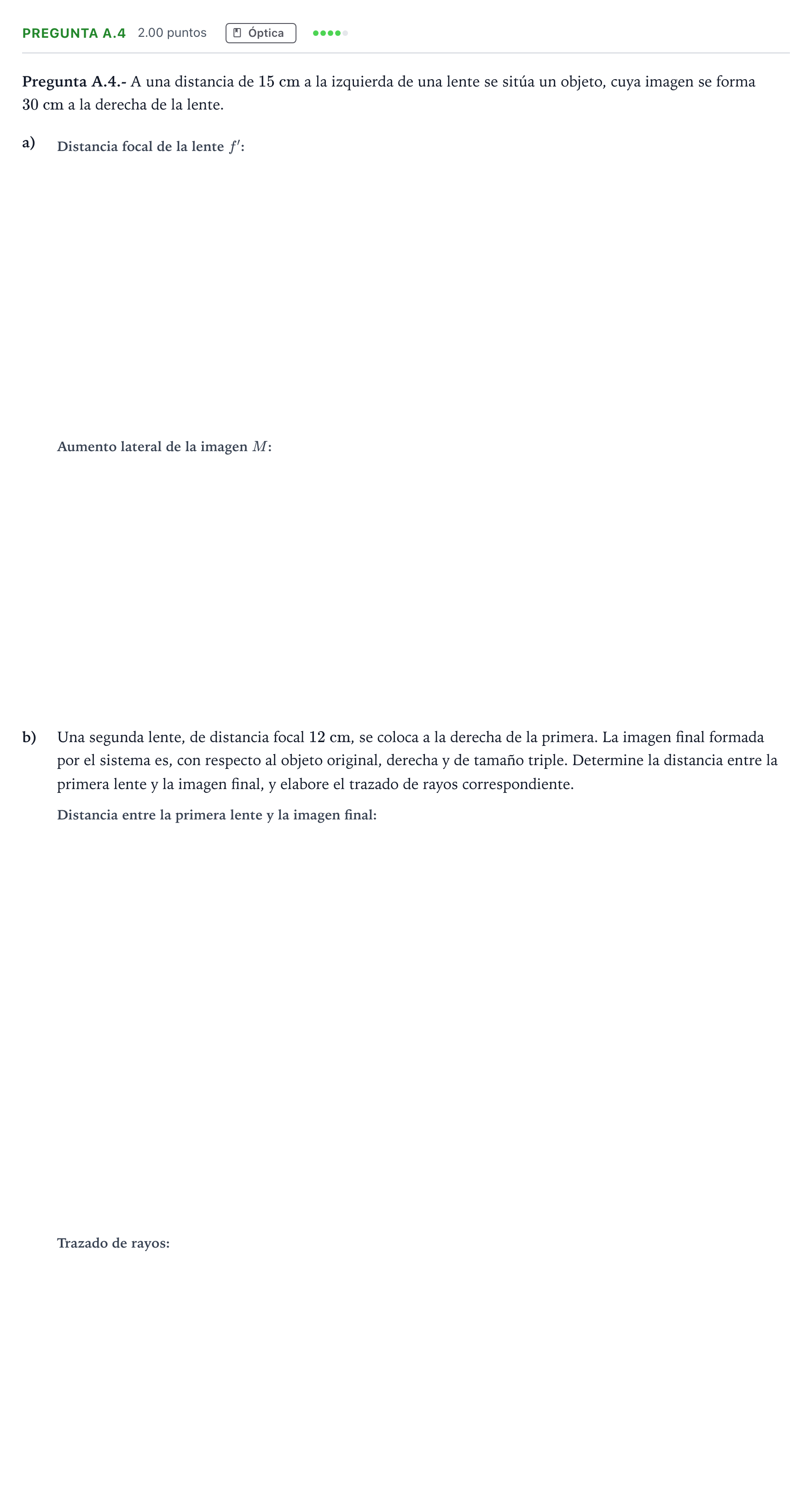

Pregunta A.4 · Física PAU Madrid Modelo 2023

a) Calcule la distancia focal de la lente

Solución: $10\text{ cm} / 0{,}1\text{ m}$

a) Aumento lateral de la imagen

Solución: $-2$

b) Determine la distancia entre la primera lente y la imagen final

Solución: $80\text{ cm} / 0{,}8\text{ m}$

b) Elabore el trazado de rayos correspondiente

Solución: Trazado de rayos para el sistema de dos lentes convergentes: 1. Primera lente ($f_1' = 10\text{ cm}$): el objeto real a $15\text{ cm}$ forma una imagen real e invertida a $30\text{ cm}$ a la derecha mediante un rayo paralelo que pasa por el foco imagen $F_1'$ y un rayo que pasa por el centro óptico sin desviarse. 2. Segunda lente ($f_2' = 12\text{ cm}$): situada a $20\text{ cm}$ de la imagen intermedia; esta actúa como objeto real para la segunda lente, produciendo una imagen real invertida respecto a ella (y por tanto derecha respecto al objeto original) a $30\text{ cm}$ a la derecha de la segunda lente.
