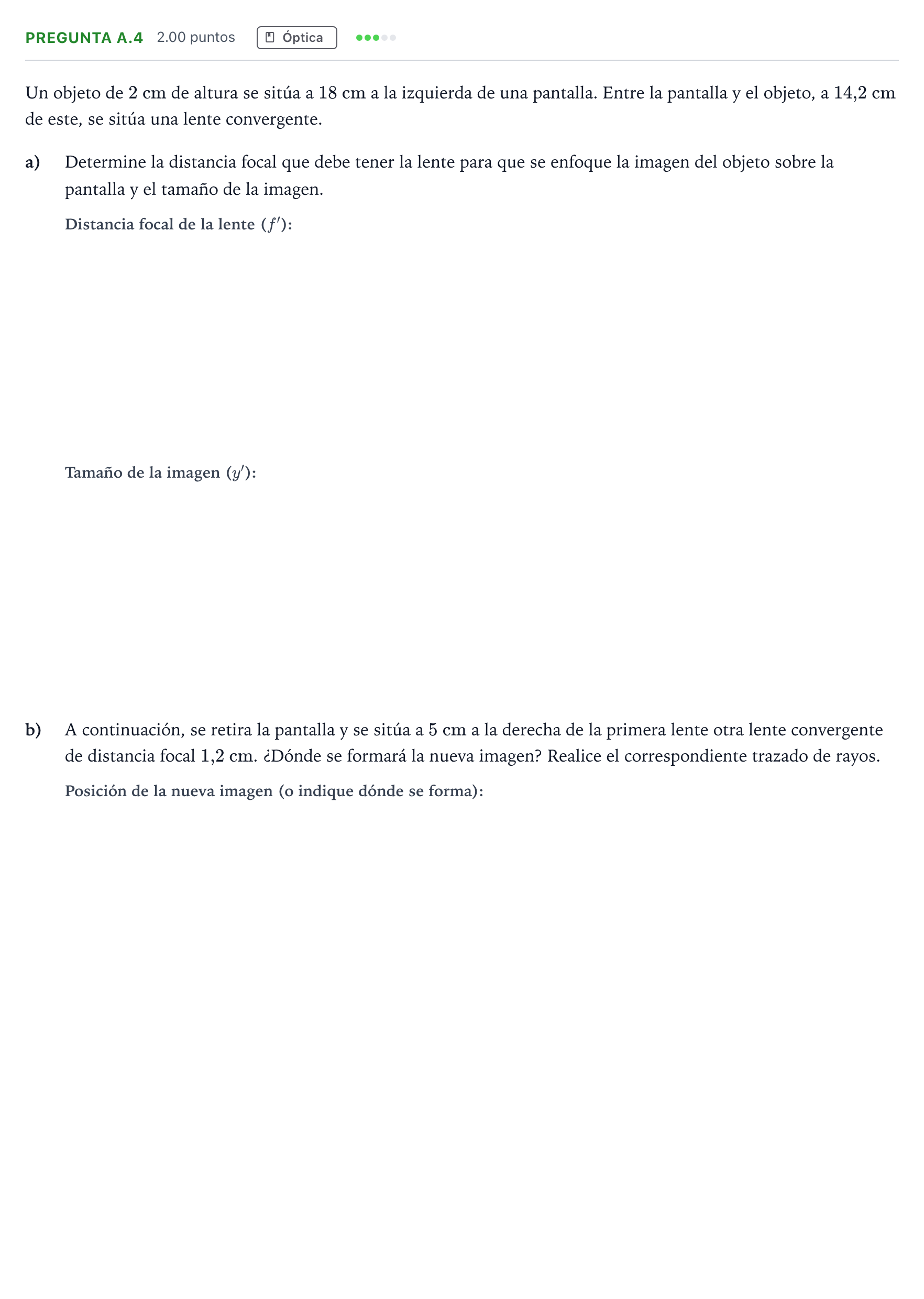

Pregunta A.4 · Física PAU Madrid Ordinaria 2023

a) Determine la distancia focal que debe tener la lente para que se enfoque la imagen del objeto sobre la pantalla

Solución: $3$ cm / $0{,}03$ m / $30$ mm

a) el tamaño de la imagen.

Solución: $-0{,}54$ cm / $-0{,}0054$ m / $-5{,}4$ mm

b) ¿Dónde se formará la nueva imagen?

Solución: infinito / en el infinito / $\infty$

b) Realice el correspondiente trazado de rayos.

Solución: Trazado de rayos a través de las dos lentes convergentes: 1. Un rayo paralelo al eje óptico desde el objeto se refracta en la primera lente pasando por su foco imagen $F_1'$. 2. Un rayo que pasa por el centro óptico de la primera lente continúa sin desviarse. 3. Ambos rayos se cruzan a $3{,}8\text{ cm}$ de la primera lente, formando una imagen real e invertida. 4. Como esta posición coincide exactamente con el foco objeto $F_2$ de la segunda lente ($5 - 3{,}8 = 1{,}2\text{ cm} = f_2$), los rayos que parten de ella emergen paralelos tras refractarse en la segunda lente, formando la imagen en el infinito.
