Pregunta 3 - Opción B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Ordinaria 2026

Tema: Sistemas de Representación · Del examen Ordinaria (2026)

Enunciado

PREGUNTA 3 (3 puntos)

Partiendo del croquis de una vivienda en isométrico realizado con módulos de la cuadrícula, responder a una de las dos opciones planteadas, (A) o (B). En caso de responder a ambas se contabilizará únicamente la opción (A).

B) En la trama dispuesta dibujar, a mano alzada, alzado, perfil y planta.

Partiendo del croquis de una vivienda en isométrico realizado con módulos de la cuadrícula, responder a una de las dos opciones planteadas, (A) o (B). En caso de responder a ambas se contabilizará únicamente la opción (A).

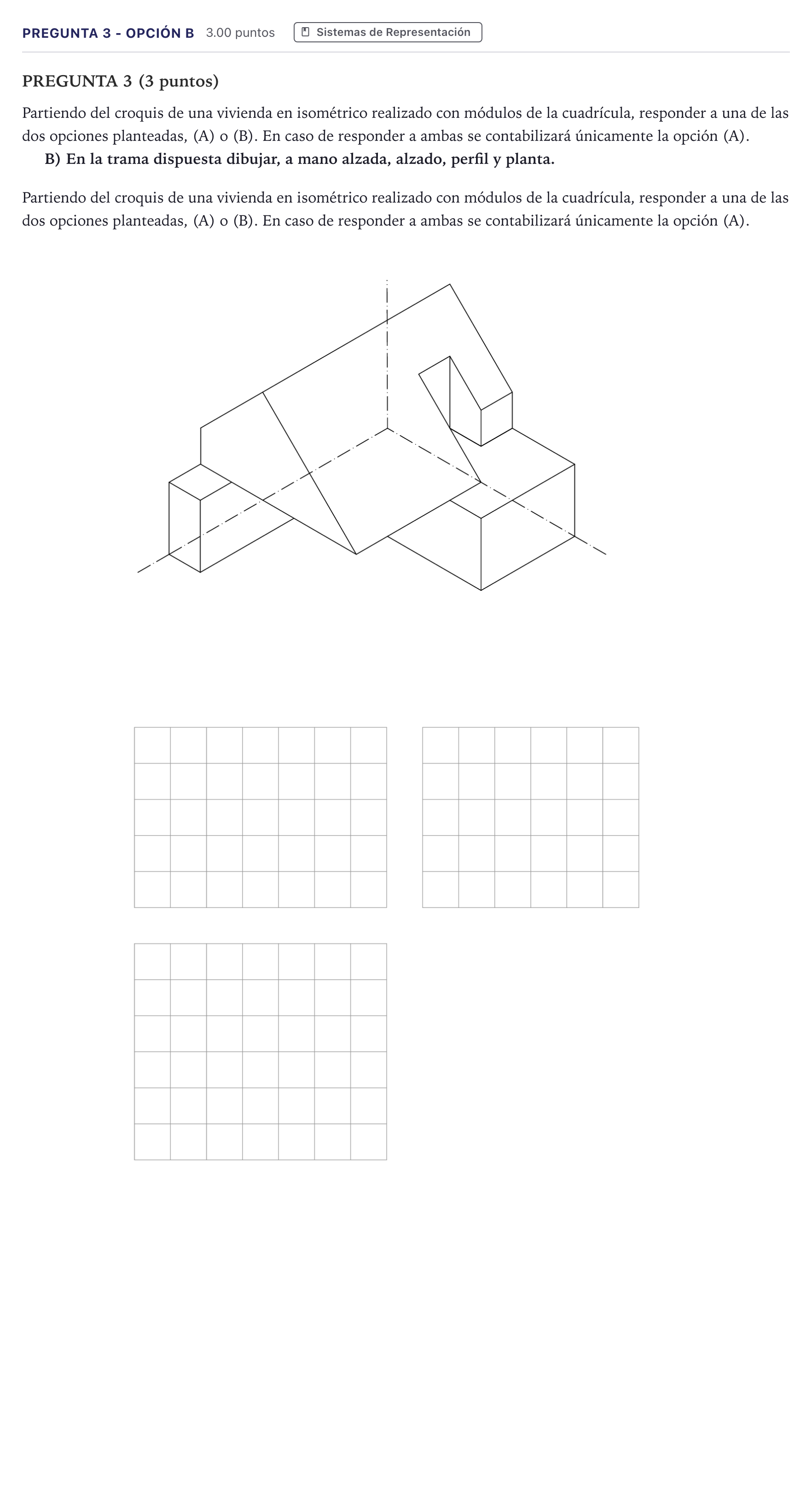

Enunciado: Pregunta 3 - Opción B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Ordinaria 2026

Solución

Según los criterios oficiales de corrección

B) En la trama dispuesta dibujar, a mano alzada, alzado, perfil y planta.

Solución: Vistas diédricas en la trama de cuadrícula: - Alzado (arriba a la izquierda): muestra el bloque base continuo inferior, el testero con el hueco retranqueado y las alturas correspondientes. - Perfil (arriba a la derecha): muestra la cubierta inclinada a dos aguas y la pendiente con sus quiebros y volúmenes salientes. - Planta (abajo a la izquierda): muestra la disposición en planta con el saliente inferior, el hueco del patio/entrada y la arista discontinua de la arista oculta inferior.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
