Pregunta 3 - Opción B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Extraordinaria 2025

Tema: Sistemas de Representación · Del examen Extraordinaria (2025)

Enunciado

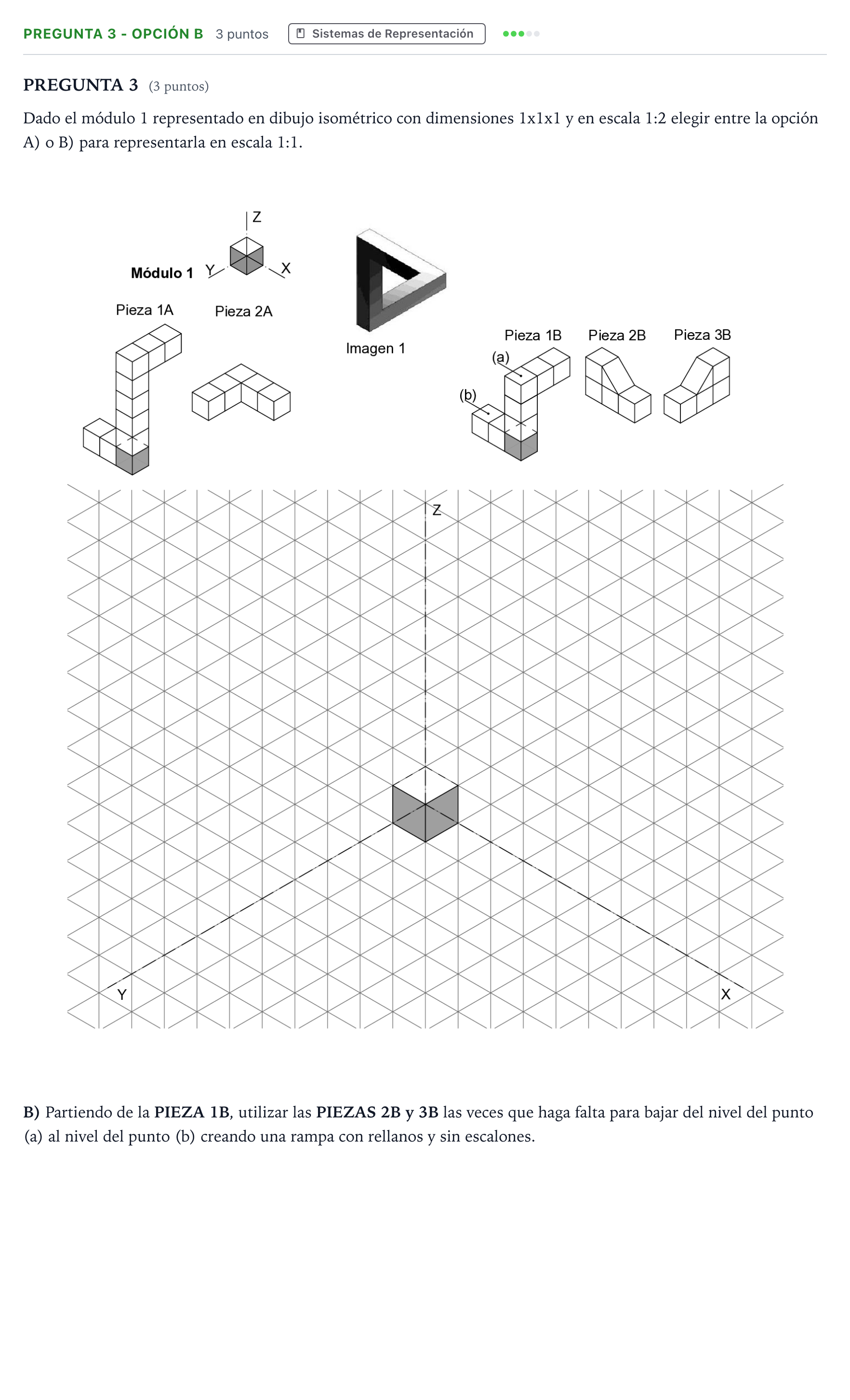

PREGUNTA 3 (3 puntos)

Dado el módulo 1 representado en dibujo isométrico con dimensiones 1x1x1 y en escala 1:2 elegir entre la opción A) o B) para representarla en escala 1:1.

B) Partiendo de la PIEZA 1B, utilizar las PIEZAS 2B y 3B las veces que haga falta para bajar del nivel del punto (a) al nivel del punto (b) creando una rampa con rellanos y sin escalones.

Enunciado: Pregunta 3 - Opción B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Extraordinaria 2025

Solución

Según los criterios oficiales de corrección

B) Partiendo de la PIEZA 1B, utilizar las PIEZAS 2B y 3B las veces que haga falta para bajar del nivel del punto (a) al nivel del punto (b) creando una rampa con rellanos y sin escalones.

Solución: Representación en dibujo isométrico a escala 1:1 de la rampa continua con rellanos uniendo el nivel (a) hasta el nivel equivalente (b') partiendo de la pieza 1B y encadenando piezas 2B y 3B.
