Pregunta 3 - Opción A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Extraordinaria 2025

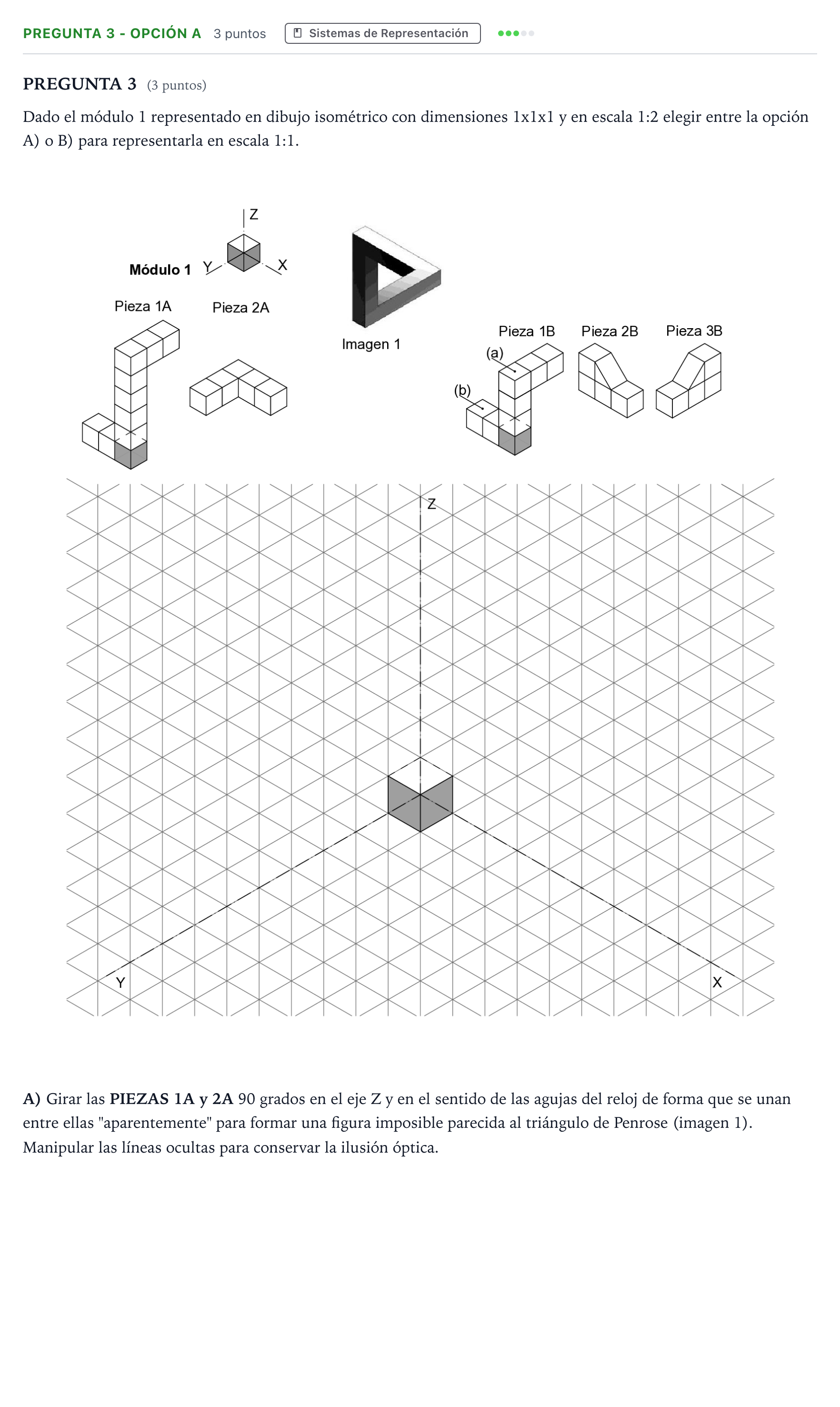

PREGUNTA 3 (3 puntos)

Dado el módulo 1 representado en dibujo isométrico con dimensiones 1x1x1 y en escala 1:2 elegir entre la opción A) o B) para representarla en escala 1:1.

A) Girar las PIEZAS 1A y 2A 90 grados en el eje Z y en el sentido de las agujas del reloj de forma que se unan entre ellas "aparentemente" para formar una figura imposible parecida al triángulo de Penrose (imagen 1). Manipular las líneas ocultas para conservar la ilusión óptica.
