Pregunta 3 - Opción 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Modelo 2025

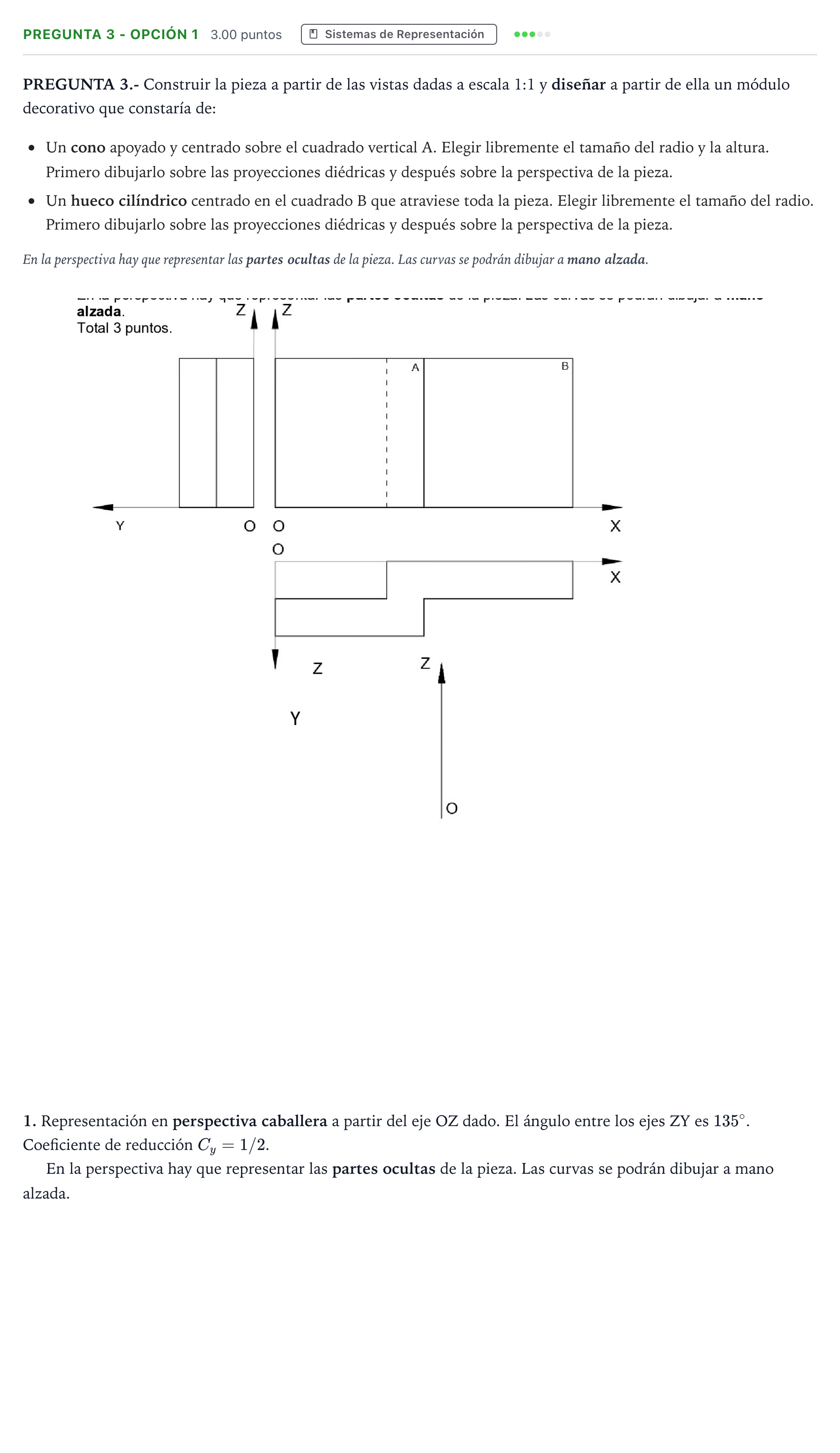

PREGUNTA 3.- Construir la pieza a partir de las vistas dadas a escala 1:1 y diseñar a partir de ella un módulo decorativo que constaría de:

Un cono apoyado y centrado sobre el cuadrado vertical A. Elegir libremente el tamaño del radio y la altura. Primero dibujarlo sobre las proyecciones diédricas y después sobre la perspectiva de la pieza.

Un hueco cilíndrico centrado en el cuadrado B que atraviese toda la pieza. Elegir libremente el tamaño del radio. Primero dibujarlo sobre las proyecciones diédricas y después sobre la perspectiva de la pieza.

En la perspectiva hay que representar las partes ocultas de la pieza. Las curvas se podrán dibujar a mano alzada.

1. Representación en perspectiva caballera a partir del eje OZ dado. El ángulo entre los ejes ZY es $135^\circ$. Coeficiente de reducción $C_y = 1/2$.

En la perspectiva hay que representar las partes ocultas de la pieza. Las curvas se podrán dibujar a mano alzada.
