Pregunta 4 - Opción B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Extraordinaria 2025

Tema: Sistemas de Representación · Del examen Extraordinaria (2025)

Enunciado

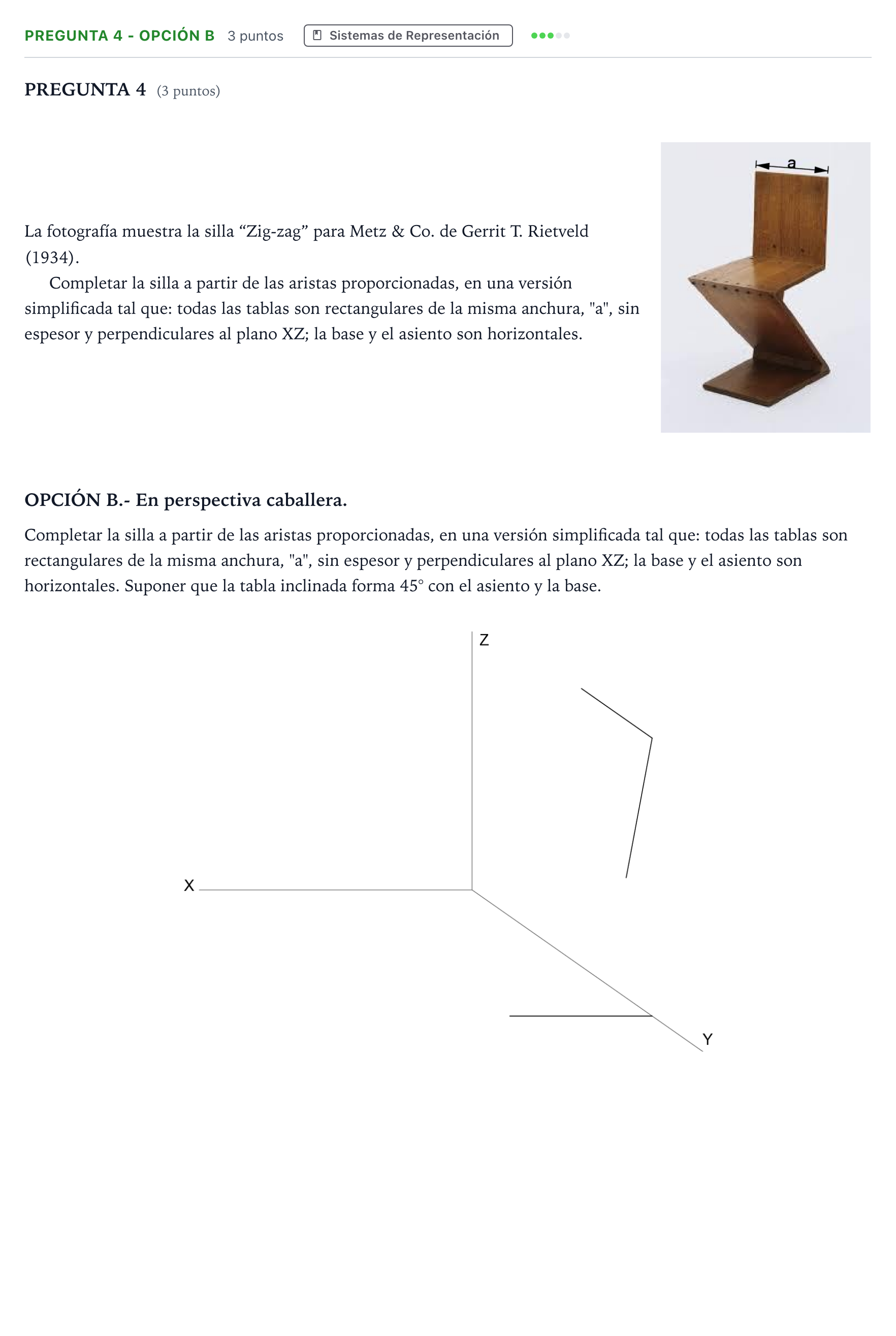

PREGUNTA 4 (3 puntos)

La fotografía muestra la silla “Zig-zag” para Metz & Co. de Gerrit T. Rietveld (1934).

Completar la silla a partir de las aristas proporcionadas, en una versión simplificada tal que: todas las tablas son rectangulares de la misma anchura, "a", sin espesor y perpendiculares al plano XZ; la base y el asiento son horizontales.

OPCIÓN B.- En perspectiva caballera.

Completar la silla a partir de las aristas proporcionadas, en una versión simplificada tal que: todas las tablas son rectangulares de la misma anchura, "a", sin espesor y perpendiculares al plano XZ; la base y el asiento son horizontales. Suponer que la tabla inclinada forma 45° con el asiento y la base.

Enunciado: Pregunta 4 - Opción B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Extraordinaria 2025

Solución

Según los criterios oficiales de corrección

OPCIÓN B.- En perspectiva caballera. Suponer que la tabla inclinada forma 45° con el asiento y la base.

Solución: Construcción en perspectiva caballera: - Dibujo del borde frontal de la tabla inclinada a 45° en verdadera magnitud. - Definición del tamaño del asiento a partir de la arista horizontal dada del respaldo y la intersección con el borde inclinado. - Trazado de las aristas paralelas según las direcciones de los ejes axonométricos para completar el respaldo, el asiento, la tabla inclinada y la base.
