Pregunta 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Extraordinaria 2026

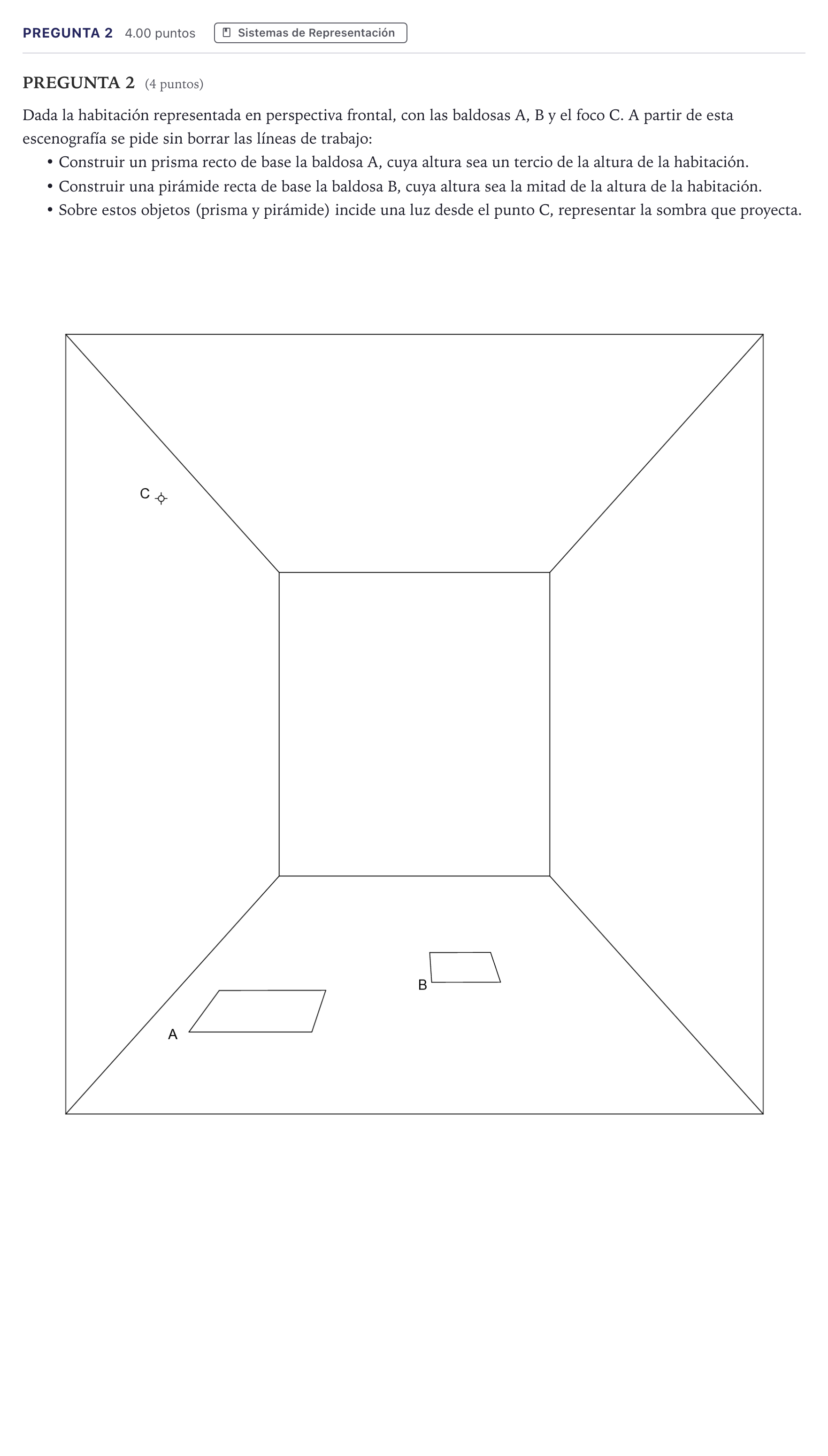

Construcción en perspectiva cónica frontal del prisma en A, la pirámide en B y sus sombras arrojadas desde el foco C.

Solución: Construcción geométrica: 1. Prisma sobre A: Se determina la altura igual a 1/3 de la arista vertical frontal de la habitación mediante rectas de fuga hacia el punto principal $P$, levantando las aristas verticales desde los cuatro vértices de la baldosa A. 2. Pirámide sobre B: Se halla el centro de la base rectangular mediante el cruce de diagonales. Se toma la cota correspondiente a 1/2 de la altura total de la habitación y se traslada al eje vertical de la pirámide para situar la cúspide. 3. Proyección del foco y sombras: Se proyecta ortogonalmente el foco puntual $C$ sobre la arista vertical y de ahí al plano del suelo obteniendo su pie o proyección horizontal $c$. Desde $c$ se trazan rectas por los vértices de la base de cada cuerpo y desde $C$ rayos luminosos que pasan por los vértices superiores correspondientes. La intersección de cada rayo con su proyección en el suelo define los vértices de la sombra arrojada, uniéndolos para delimitar el contorno de la sombra propia y arrojada sobre el suelo y las paredes si procede.
