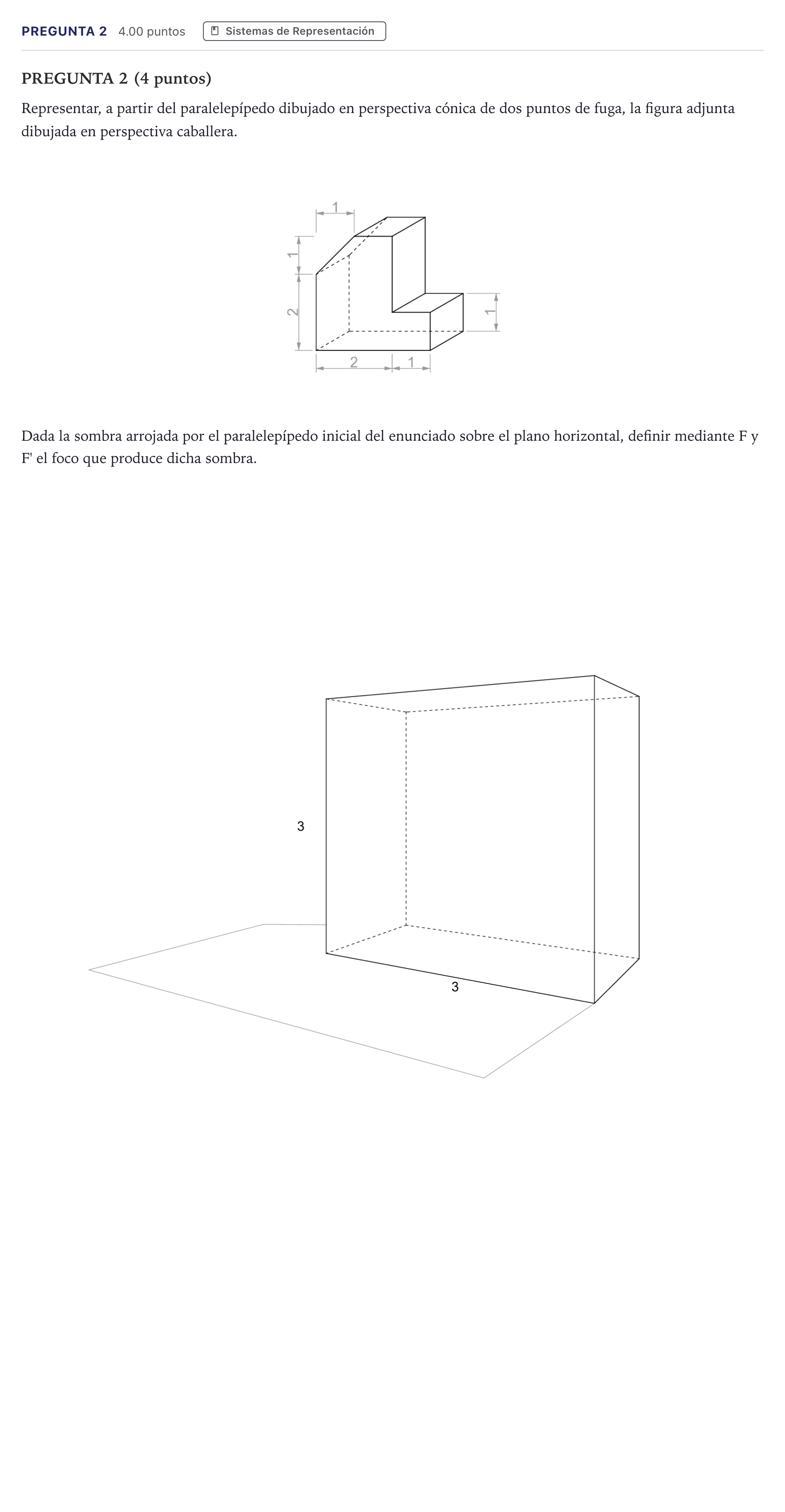

Pregunta 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Ordinaria 2026

Representar la figura en perspectiva cónica y definir el foco F y F'

Solución: 1. División en tercios de las caras principales mediante diagonales y verticales correspondientes a las dimensiones $2+1=3$. 2. Trazado de aristas horizontales y verticales de la pieza. 3. Trazado de las aristas inclinadas. 4. Determinación de $F$ en la intersección de los rayos que unen los vértices superiores del paralelepípedo con sus correspondientes vértices de la sombra arrojada. 5. Determinación de $F'$ sobre la misma vertical de $F$ en la intersección de las proyecciones horizontales de las líneas de sombra.
