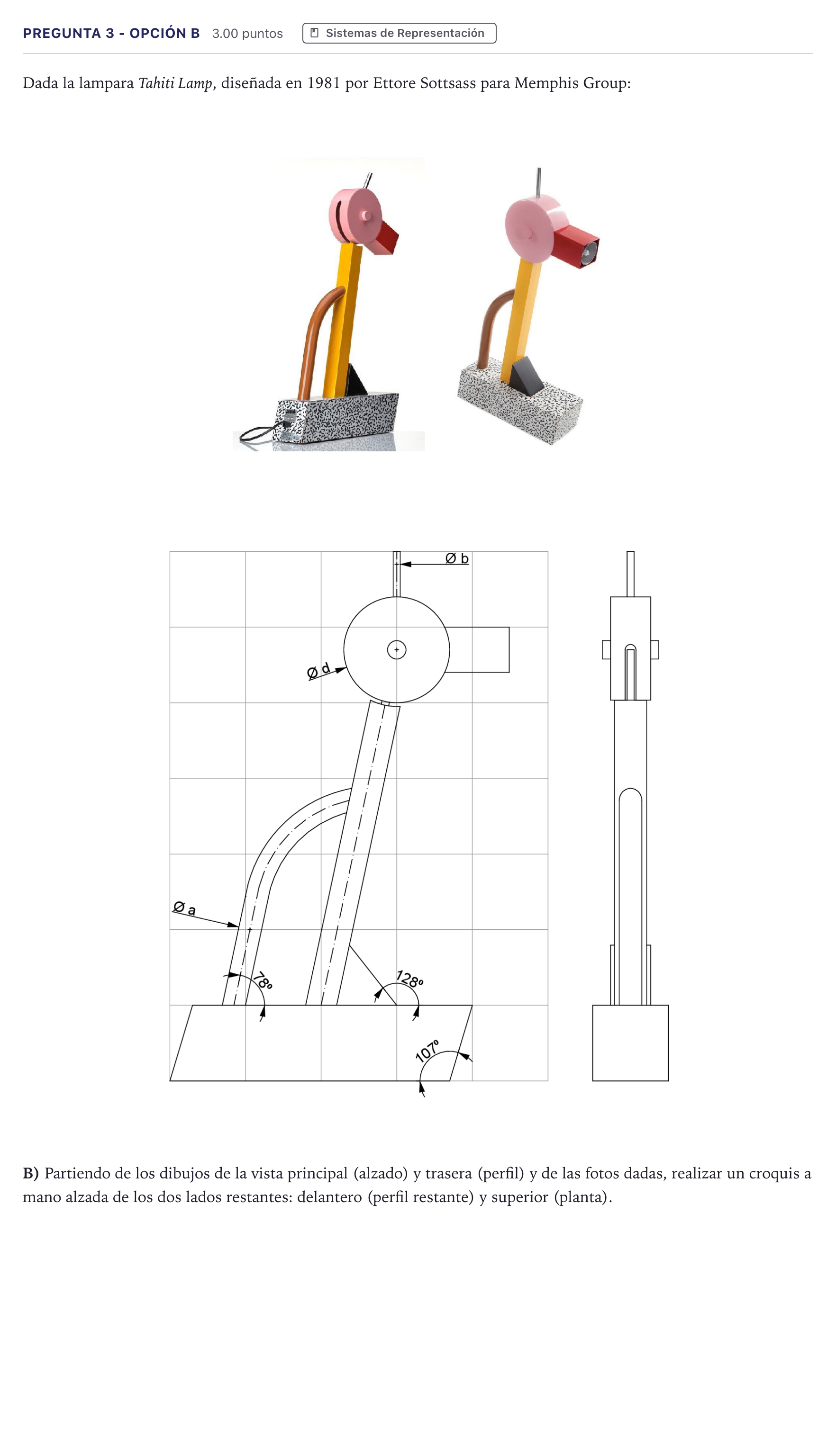

Pregunta 3 - Opción B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Extraordinaria 2026

B) Partiendo de los dibujos de la vista principal (alzado) y trasera (perfil) y de las fotos dadas realizar un croquis a mano alzada de los dos lados restantes: delantero (perfil restante) y superior (planta).

Solución: Croquis a mano alzada con: - Perfil delantero: muestra la cabeza con la abertura o foco circular en el frontal, el mástil y los elementos de apoyo y base vistos desde el lado opuesto al perfil trasero. - Planta: vista superior que ubica la base trapezoidal/prismática, el apoyo curvo, el mástil central y la proyección horizontal de la cabeza y foco orientados longitudinalmente.
