Bloque 2 - Ejercicio 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Extremadura Ordinaria 2024
Tema: Perspectiva axonométrica isométrica · Del examen Ordinaria (2024)
Enunciado

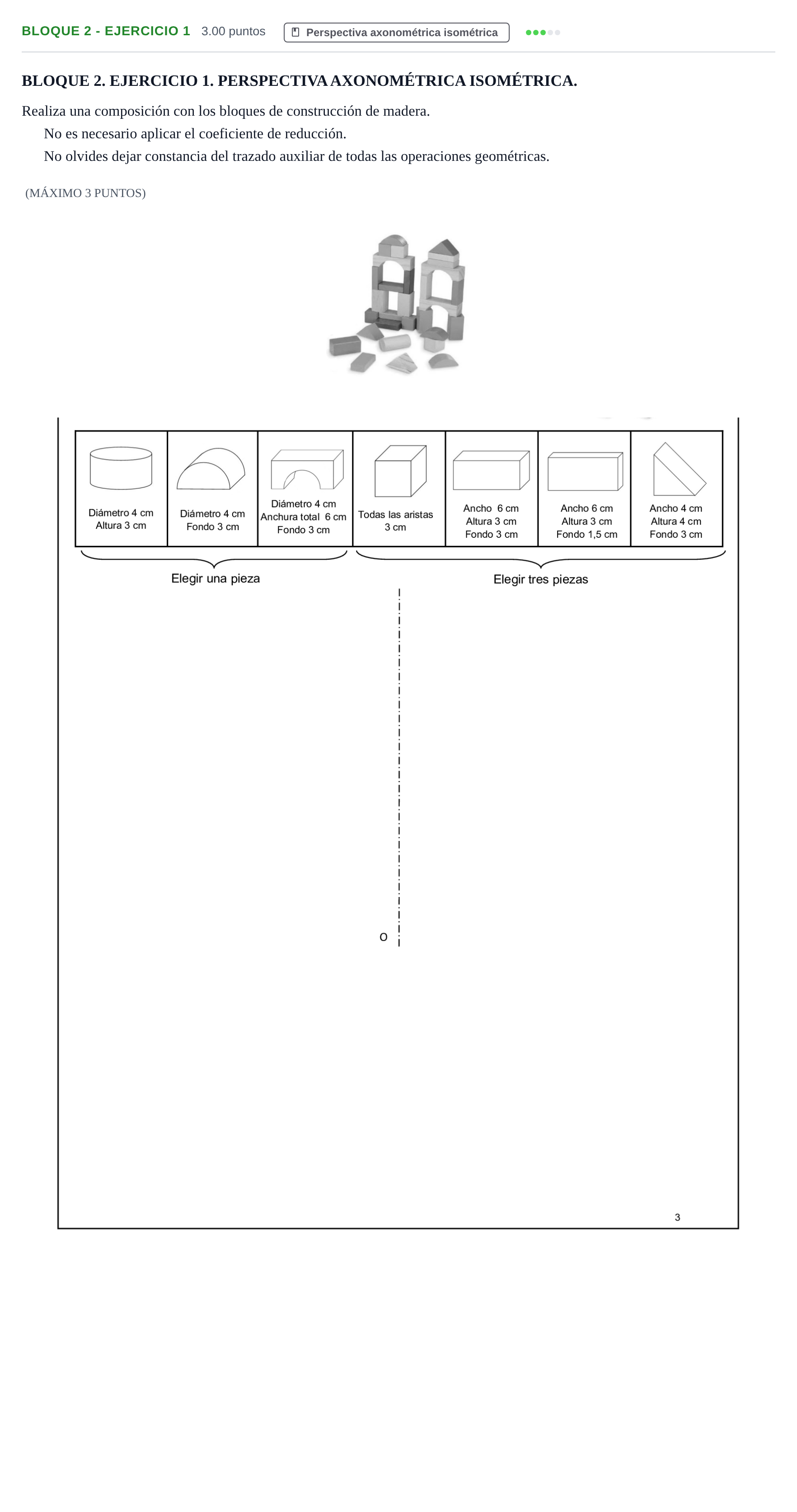

BLOQUE 2. EJERCICIO 1. PERSPECTIVA AXONOMÉTRICA ISOMÉTRICA.
Realiza una composición con los bloques de construcción de madera.
No es necesario aplicar el coeficiente de reducción.
No olvides dejar constancia del trazado auxiliar de todas las operaciones geométricas.
(MÁXIMO 3 PUNTOS)
Solución
Según los criterios oficiales de corrección
Realiza una composición con los bloques de construcción de madera.
Solución: Composición libre en perspectiva isométrica (sin coeficiente de reducción) combinando cuatro piezas seleccionadas según las condiciones: una pieza del grupo de curvas (cilindro, semicilindro o arco) y tres piezas del grupo de prismas/cuñas/cubos. Las aristas deben trazarse a 30° con respecto a la horizontal o verticales, manteniendo la proporcionalidad y escala según las dimensiones dadas, con el trazado correcto de óvalos o enlaces para las partes curvas.
