Bloque 2 - Ejercicio 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Extremadura Extraordinaria 2025

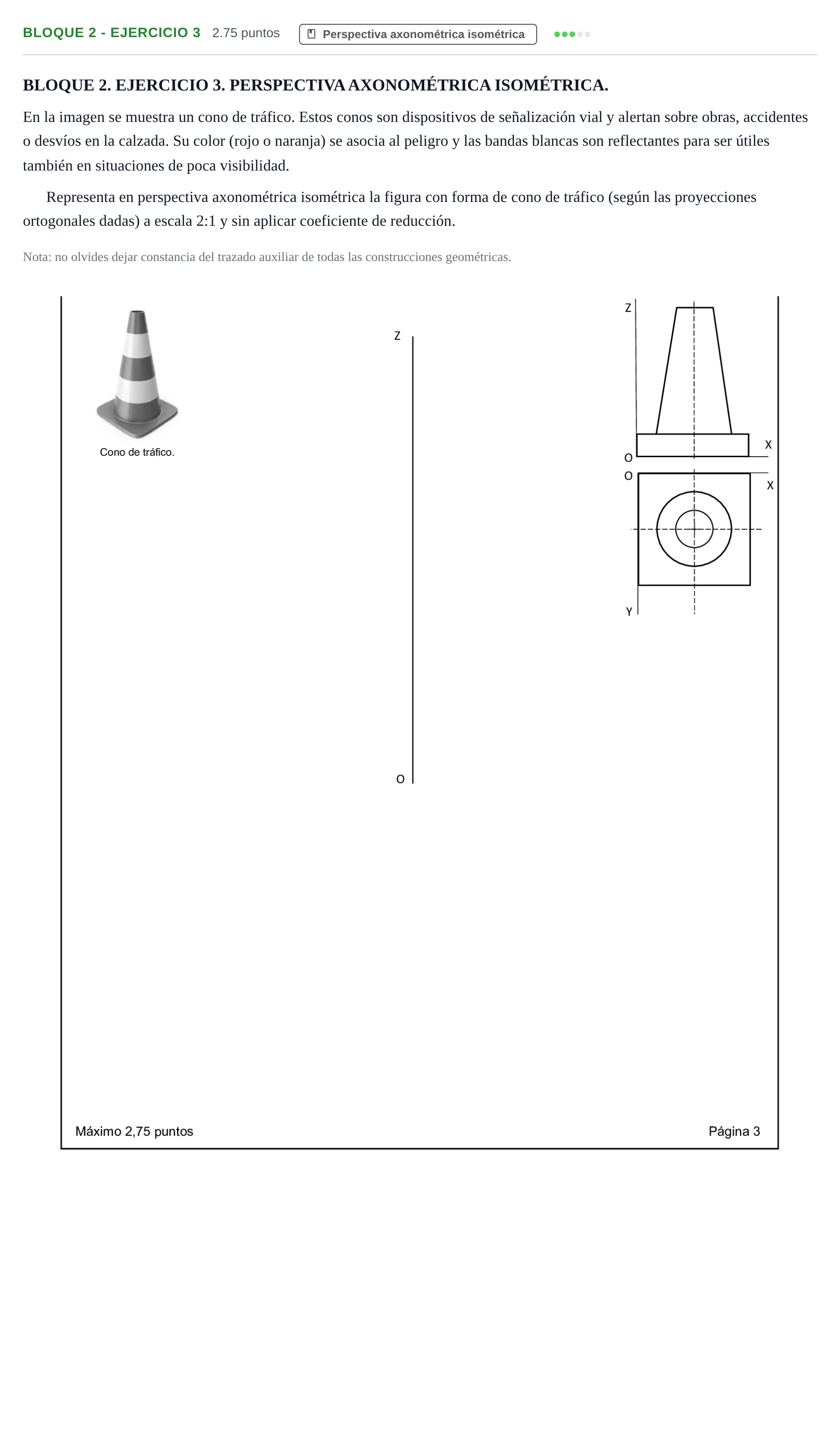

Representa en perspectiva axonométrica isométrica la figura con forma de cono de tráfico (según las proyecciones ortogonales dadas) a escala 2:1 y sin aplicar coeficiente de reducción.

Solución: Dibujo completo en perspectiva axonométrica isométrica a escala 2:1 y sin reducción: 1. Trazado de los ejes axonométricos isométricos a 120° entre sí a partir del origen O y el eje Z facilitado. 2. Prisma de base cuadrada correspondiente a la peana inferior, multiplicando sus dimensiones reales por 2. 3. Representación de la base circular inferior del tronco de cono apoyada sobre la peana (mediante óvalo de cuatro centros / elipse isométrica en plano paralelo al XOY). 4. Trazado del tronco de cono: determinación de la altura duplicada (escala 2:1) del cono truncado sobre el eje vertical, trazado de la elipse/óvalo superior menor y las generatrices del contorno aparente tangentes a ambas elipses. 5. Determinación de partes vistas y ocultas y conservación del trazado auxiliar de construcción.
