Bloque 2 - Ejercicio 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Extremadura Ordinaria 2025

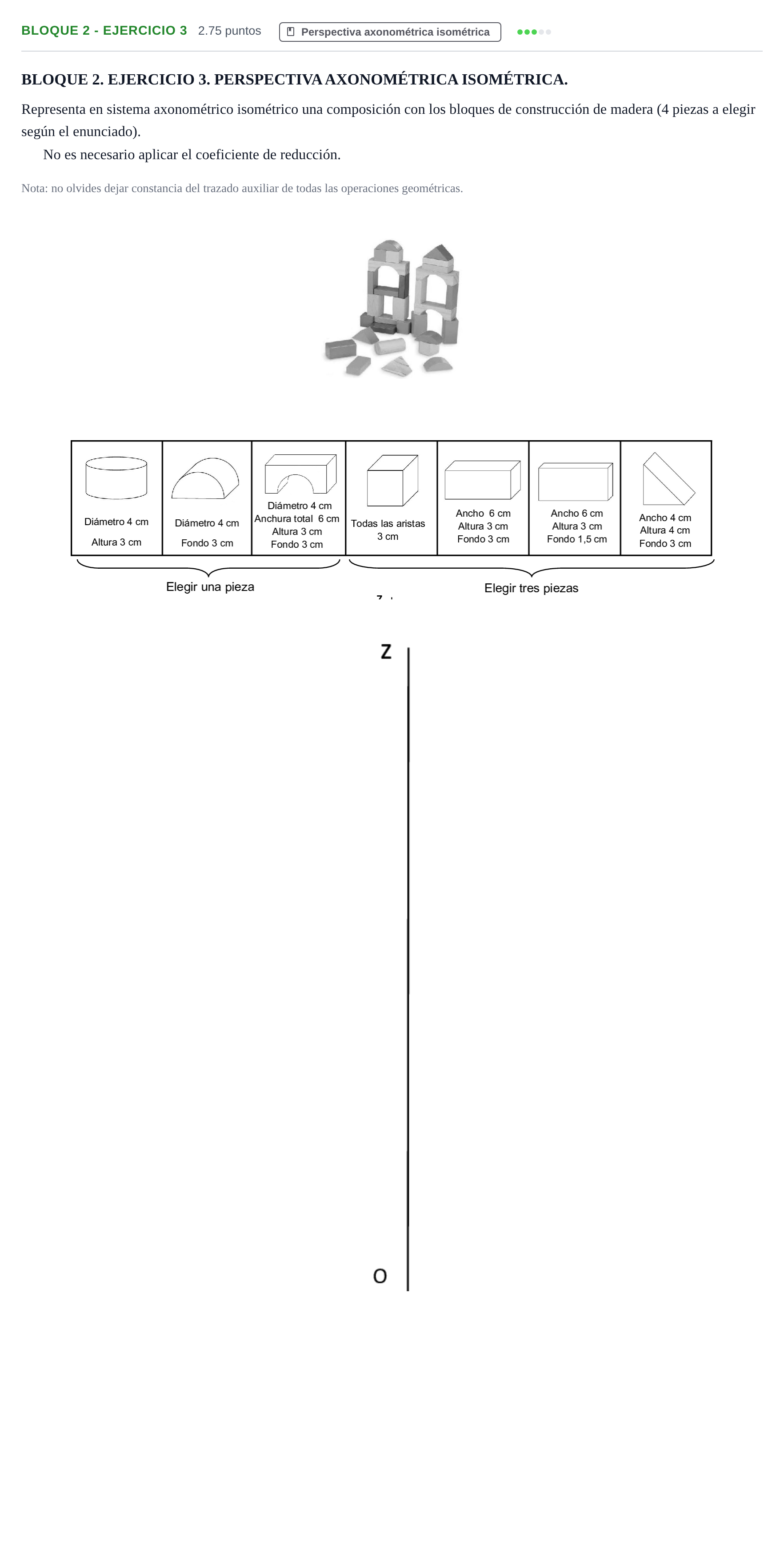

Representa en sistema axonométrico isométrico una composición con los bloques de construcción de madera (4 piezas a elegir según el enunciado).

Solución: Composición libre y coherente de 4 bloques en perspectiva isométrica (ejes a 120°, sin reducción): - 1 pieza del primer grupo (cilindro de $\varnothing 4\text{ cm}, h=3\text{ cm}$; semicilindro de $\varnothing 4\text{ cm}, \text{fondo } 3\text{ cm}$; o bloque con arco de $\varnothing 4\text{ cm}, 6\times 3\times 3\text{ cm}$). - 3 piezas del segundo grupo (cubo de arista $3\text{ cm}$, prisma de $6\times 3\times 3\text{ cm}$, prisma de $6\times 3\times 1{,}5\text{ cm}$, o prisma triangular de $4\times 4\times 3\text{ cm}$). Las elipses o arcos cilíndricos deben trazarse como óvalos de cuatro centros tangentes al rombo isométrico o mediante puntos coordenados, conservando los trazados auxiliares.
