Bloque 2 - Ejercicio 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Extremadura Extraordinaria 2024

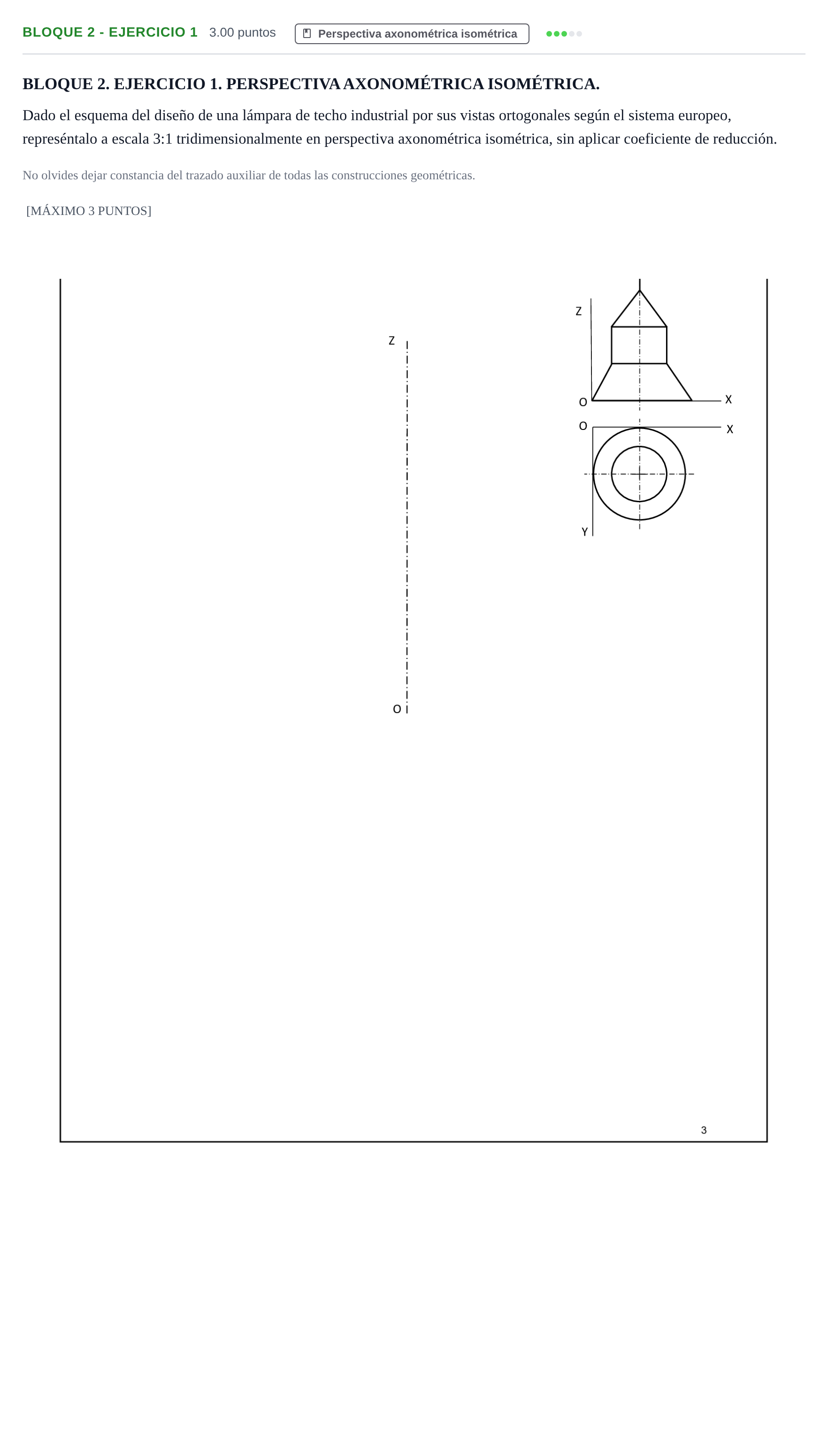

Representar a escala 3:1 en perspectiva axonométrica isométrica, sin coeficiente de reducción, la lámpara de techo industrial a partir de sus vistas ortogonales.

Solución: Dibujo técnico resuelto en perspectiva isométrica que incluye: 1. Trazado de los ejes isométricos OX y OY a partir del origen O y el eje OZ vertical dado, formando ángulos de 120° entre sí. 2. Aplicación exacta de la escala 3:1 a las alturas (sobre el eje Z) y a los diámetros o radios de las diferentes bases cilíndricas y cónicas de la lámpara. 3. Construcción isométrica de las bases circulares (elipses u óvalos de cuatro centros) en los planos horizontales correspondientes a cada cota: base inferior ancha, base del tronco de cono, cilindro intermedio, cono superior y remate cilíndrico/cable. 4. Generatrices del tronco de cono inferior, del cilindro central y del cono superior, tangentes a sus correspondientes elipses de base. 5. Diferenciación de aristas vistas y ocultas (o solo vistas si procede), manteniendo el trazado auxiliar de las construcciones geométricas.
