Enunciado

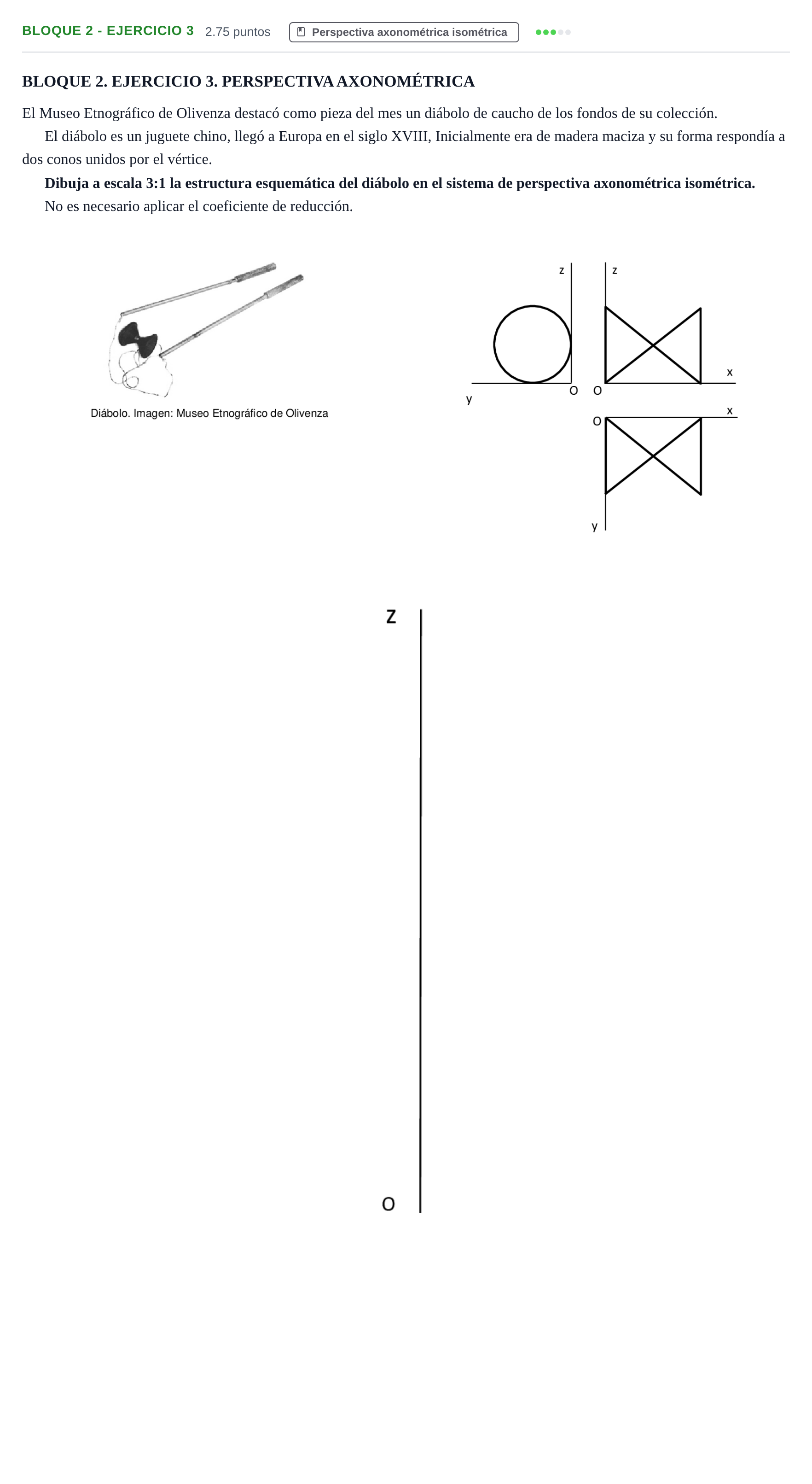

BLOQUE 2. EJERCICIO 3. PERSPECTIVA AXONOMÉTRICA
El Museo Etnográfico de Olivenza destacó como pieza del mes un diábolo de caucho de los fondos de su colección.
El diábolo es un juguete chino, llegó a Europa en el siglo XVIII, Inicialmente era de madera maciza y su forma respondía a dos conos unidos por el vértice.
Dibuja a escala 3:1 la estructura esquemática del diábolo en el sistema de perspectiva axonométrica isométrica.
No es necesario aplicar el coeficiente de reducción.
Comprueba tu trazado comparándolo con la solución oficial y los criterios de corrección.
Solución
Según los criterios oficiales de corrección
Dibuja a escala 3:1 la estructura esquemática del diábolo en el sistema de perspectiva axonométrica isométrica. No es necesario aplicar el coeficiente de reducción.
Solución: Representación de dos conos rectos opuestos unidos por el vértice, con base circular paralela al plano YZ (proyectada como elipses isométricas) y eje paralelo al eje X: 1. Trazado de los ejes isométricos X, Y, Z formando 120°. 2. Aplicación de la escala 3:1 a las magnitudes tomadas de las vistas diédricas (diámetro de la base y altura de los conos). 3. Trazado de las dos elipses isométricas correspondientes a las bases de los conos mediante el método del falso elipse de cuatro centros o afinidad. 4. Trazado de las generatrices del contorno aparente tangentes a las elipses desde el vértice común central.
