Bloque 2 - Ejercicio 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Extremadura Extraordinaria 2024
Tema: Perspectiva axonométrica isométrica · Del examen Extraordinaria (2024)

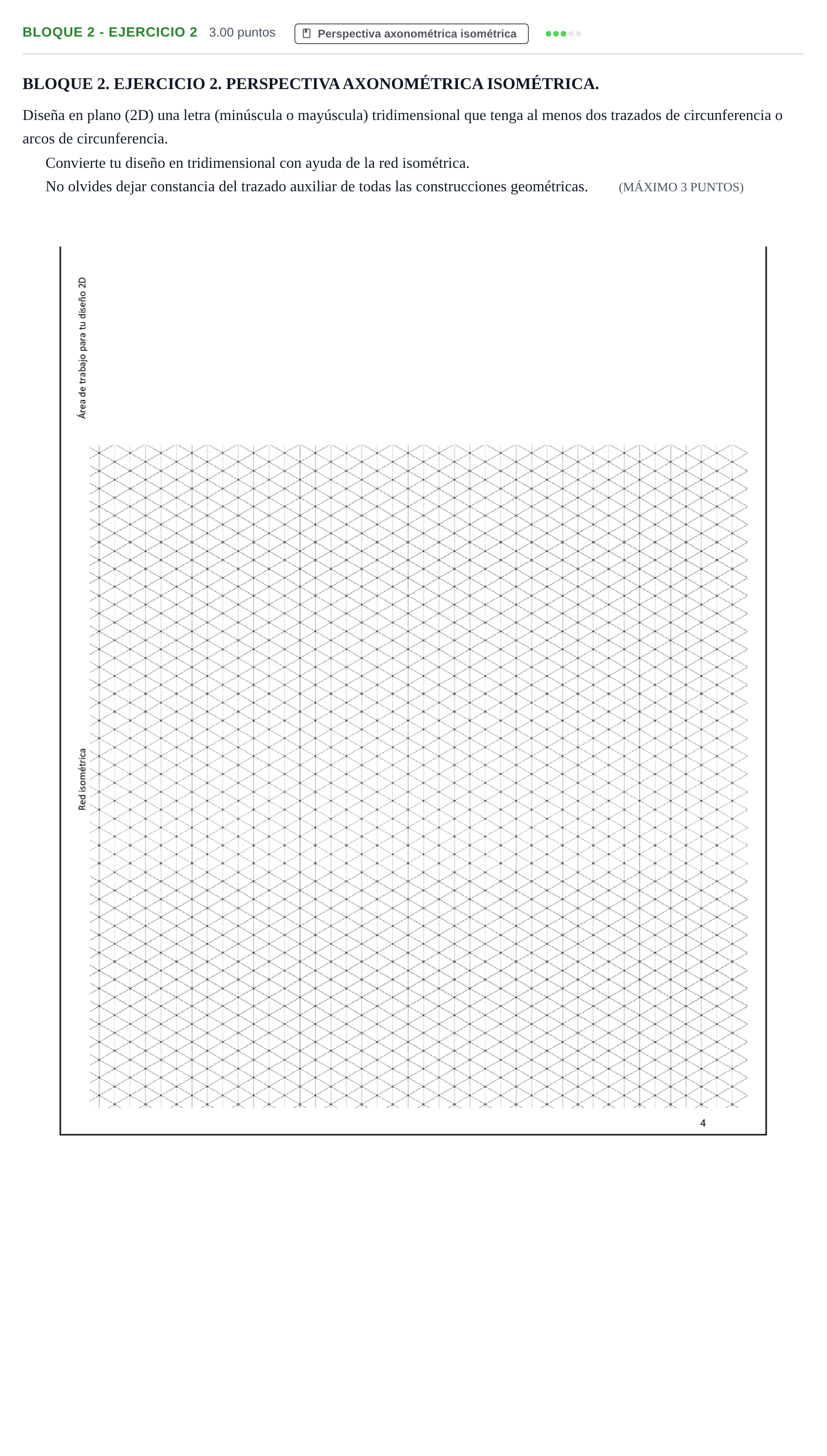

Enunciado
BLOQUE 2. EJERCICIO 2. PERSPECTIVA AXONOMÉTRICA ISOMÉTRICA.
Diseña en plano (2D) una letra (minúscula o mayúscula) tridimensional que tenga al menos dos trazados de circunferencia o arcos de circunferencia.
Convierte tu diseño en tridimensional con ayuda de la red isométrica.
No olvides dejar constancia del trazado auxiliar de todas las construcciones geométricas.
(MÁXIMO 3 PUNTOS)
Solución
Según los criterios oficiales de corrección
Diseña en plano (2D) una letra tridimensional con al menos dos trazados de circunferencia o arcos, y conviértela en tridimensional sobre la red isométrica.
Solución: Diseño libre de una letra (por ejemplo: B, D, O, P, R, etc.) en 2D que incorpora al menos dos arcos de circunferencia con sus centros y puntos de enlace explícitos, y representación volumétrica correspondiente sobre la red isométrica aplicando el método del óvalo isométrico para la representación de las curvas circulares en perspectiva isométrica, manteniendo visibles todas las líneas auxiliares de construcción y enlaces tangenciales.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
