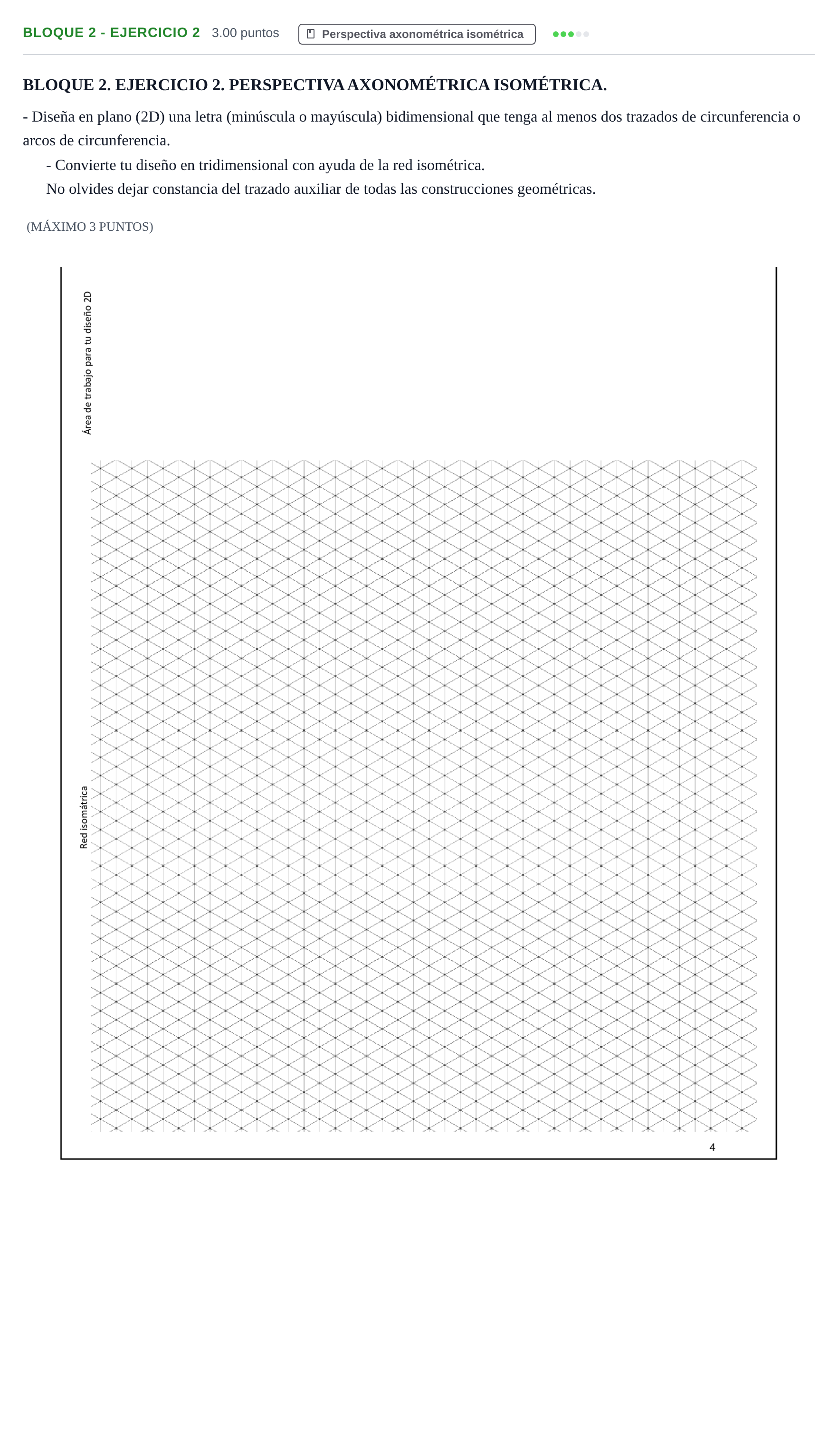

Enunciado
BLOQUE 2. EJERCICIO 2. PERSPECTIVA AXONOMÉTRICA ISOMÉTRICA.
- Diseña en plano (2D) una letra (minúscula o mayúscula) bidimensional que tenga al menos dos trazados de circunferencia o arcos de circunferencia.
- Convierte tu diseño en tridimensional con ayuda de la red isométrica.
No olvides dejar constancia del trazado auxiliar de todas las construcciones geométricas.
(MÁXIMO 3 PUNTOS)
Solución
Según los criterios oficiales de corrección
Diseña en plano (2D) una letra (minúscula o mayúscula) bidimensional que tenga al menos dos trazados de circunferencia o arcos de circunferencia. Convierte tu diseño en tridimensional con ayuda de la red isométrica.
Solución: Diseño libre de una letra con al menos dos arcos o circunferencias en el área 2D y su correcta representación volumétrica tridimensional en perspectiva isométrica sobre la red proporcionada.
