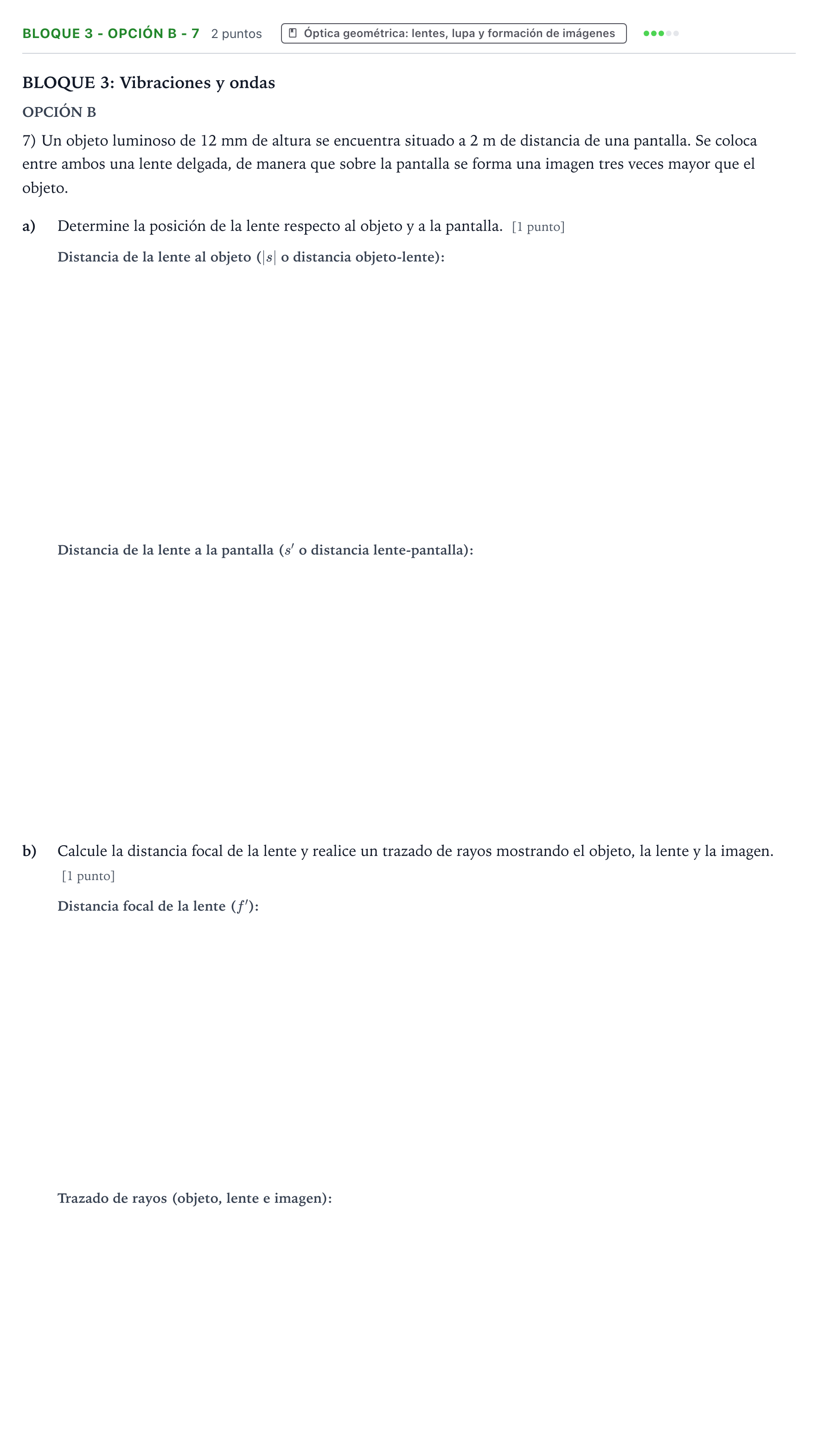

Bloque 3 - Opción B - 7 · Física PAU Castilla y León Ordinaria 2026

a) Posición de la lente respecto al objeto

Solución: 0,5 m / 50 cm / -0,5 m / -50 cm

a) Posición de la lente respecto a la pantalla

Solución: 1,5 m / 150 cm

b) Distancia focal de la lente

Solución: 0,375 m / 37,5 cm / 3/8 m

b) Realice un trazado de rayos mostrando el objeto, la lente y la imagen.

Solución: Trazado de rayos para lente convergente: objeto situado a la izquierda a distancia $|s| = 0{,}5\text{ m}$ ($f' < |s| < 2f'$). Rayo 1: paralelo al eje óptico, se refracta pasando por el foco imagen $F'$. Rayo 2: pasa por el centro óptico sin desviarse. Rayo 3: pasa por el foco objeto $F$ y emerge paralelo al eje óptico. Los tres rayos convergen a la derecha de la lente a una distancia $s' = 1{,}5\text{ m}$, formando una imagen real, invertida y de tamaño el triple que el objeto ($y' = -36\text{ mm}$).
