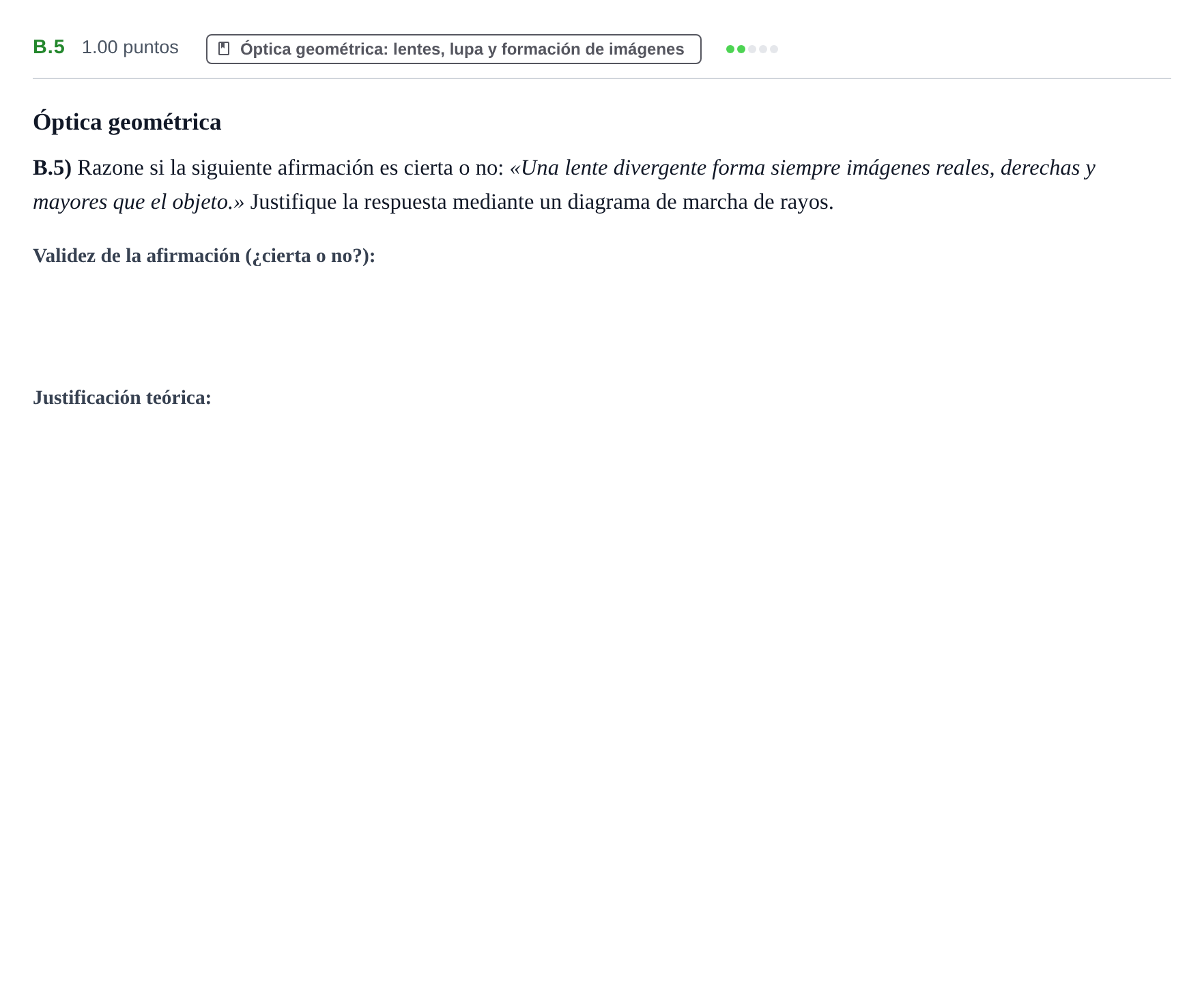

Ejercicio B.5 · Física PAU Castilla y León Extraordinaria 2023

Validez de la afirmación (¿cierta o no?)

Solución: No es cierta / Falsa / No

Justifique la respuesta

Solución: La afirmación es falsa porque las lentes divergentes siempre producen imágenes virtuales, derechas y menores que el objeto.

Justifique la respuesta mediante un diagrama de marcha de rayos.

Solución: Diagrama de marcha de rayos de una lente divergente con un objeto real situado delante de la lente: - Un rayo que parte del extremo superior del objeto paralelo al eje óptico y emerge divergiendo, de modo que su prolongación hacia atrás pasa por el foco imagen $F'$. - Un rayo dirigido al centro óptico de la lente que la atraviesa sin desviarse. - La intersección de la prolongación del primer rayo con el segundo rayo determina el extremo superior de la imagen: la imagen resultante es virtual, derecha y de menor tamaño que el objeto.
