Pregunta A1 · Dibujo técnico II PAU Castilla y León Ordinaria 2025

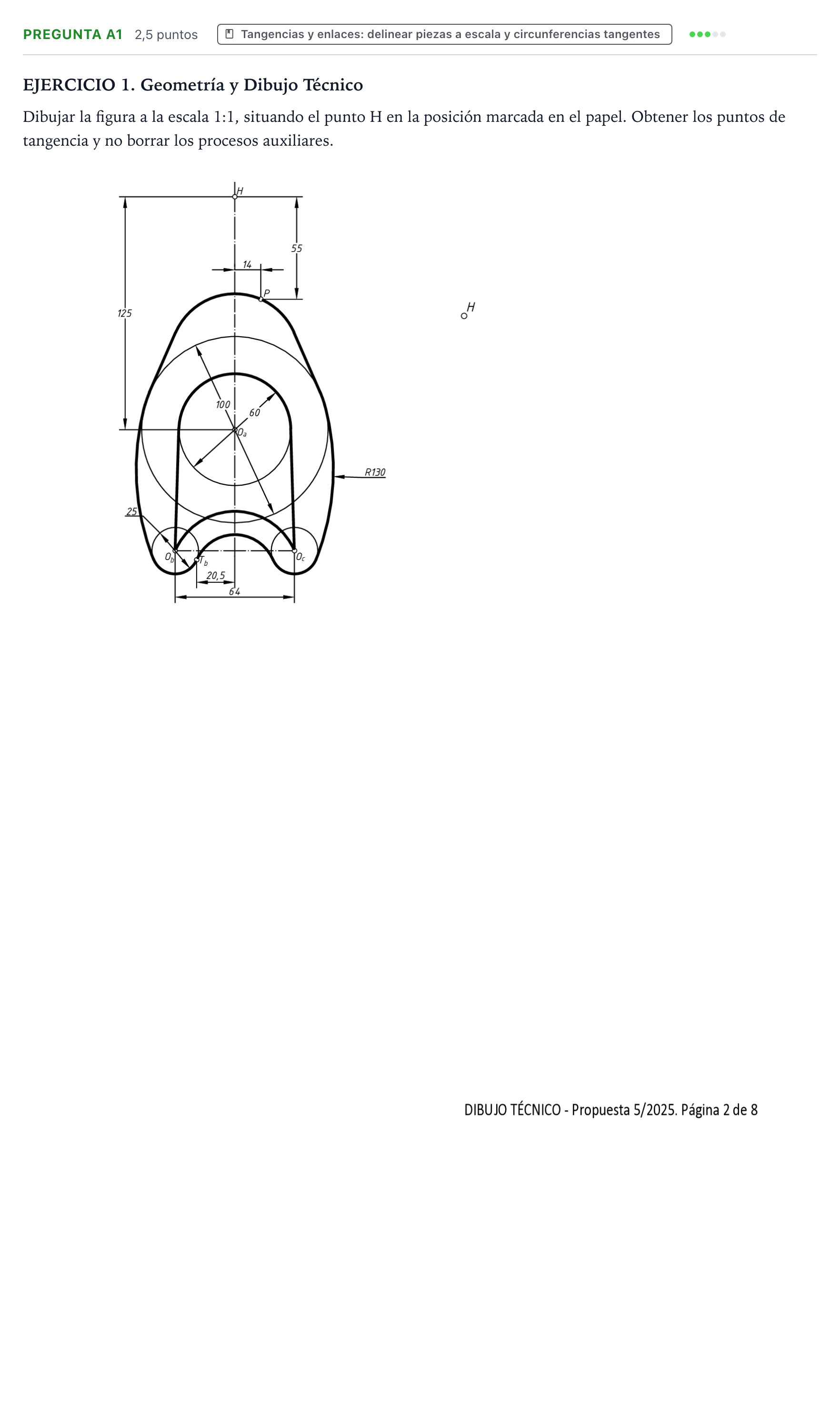

Dibujar la figura a la escala 1:1, situando el punto H en la posición marcada en el papel. Obtener los puntos de tangencia y no borrar los procesos auxiliares.

Solución: Trazado a escala 1:1 de la figura completa a partir de la posición dada para el punto H, determinando con precisión geométrica los centros de todos los arcos, los puntos de tangencia y conservando las construcciones auxiliares.
