Pregunta B1 · Dibujo técnico II PAU Castilla y León Ordinaria 2024
Tema: Sistema diédrico: poliedros y pirámides, secciones planas e intersecciones · Del examen Ordinaria (2024)
Enunciado

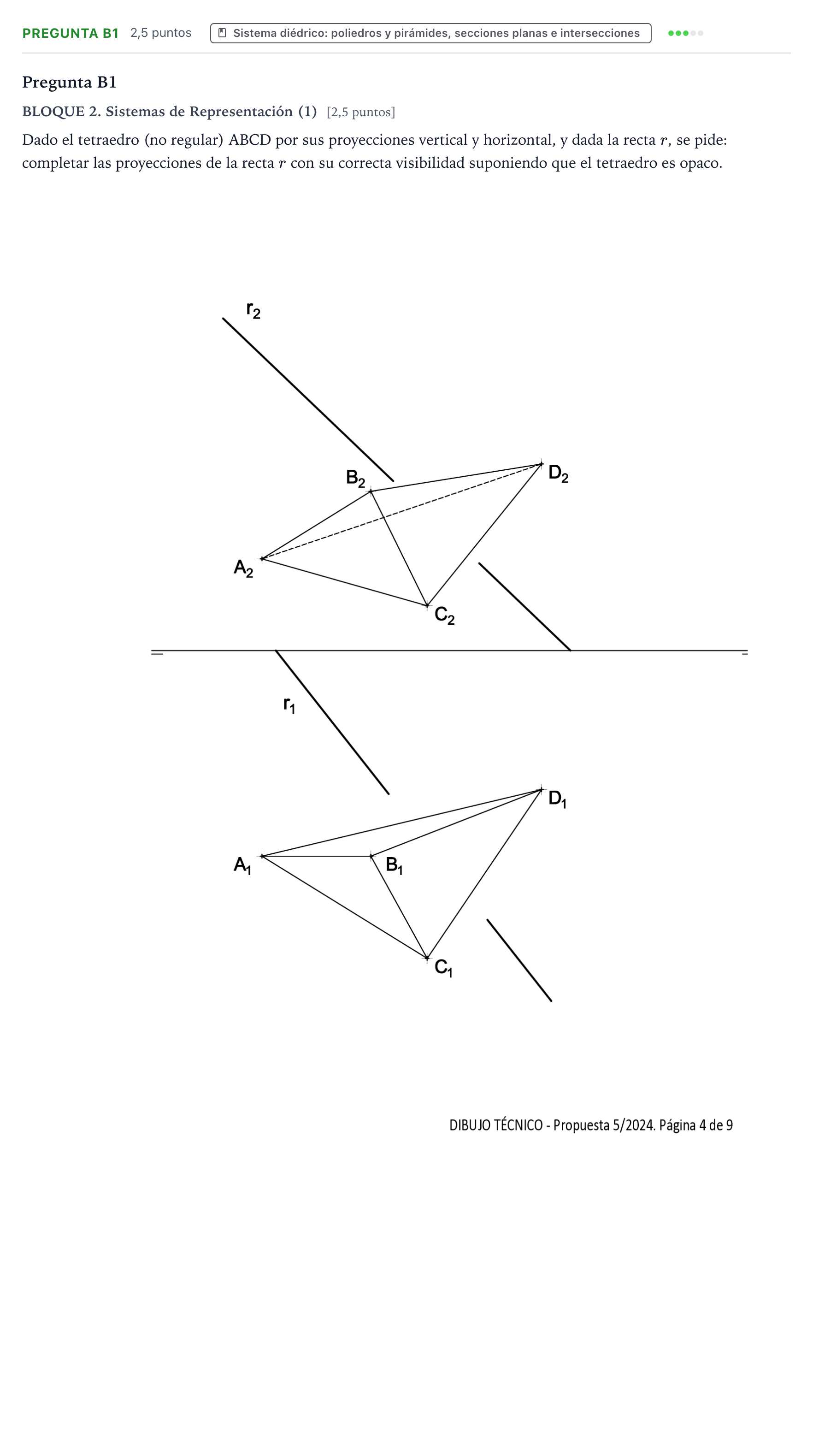

Pregunta B1
BLOQUE 2. Sistemas de Representación (1) [2,5 puntos]
Dado el tetraedro (no regular) ABCD por sus proyecciones vertical y horizontal, y dada la recta , se pide: completar las proyecciones de la recta con su correcta visibilidad suponiendo que el tetraedro es opaco.
Solución
Solución de AprenAI (no es la oficial)
Completar las proyecciones de la recta r con su correcta visibilidad suponiendo que el tetraedro es opaco.
Solución: Trazado completo de la recta atravesando el tetraedro: determinación precisa de los dos puntos de intersección (entrada y salida) y mediante plano auxiliar proyectante, y representación en trazo continuo de los tramos vistos y en trazo discontinuo del tramo interior y de los tramos ocultos tras las caras opacas.
