Pregunta B1 · Dibujo técnico II PAU Castilla y León Extraordinaria 2022
Tema: Sistema diédrico: poliedros y pirámides, secciones planas e intersecciones · Del examen Extraordinaria (2022)

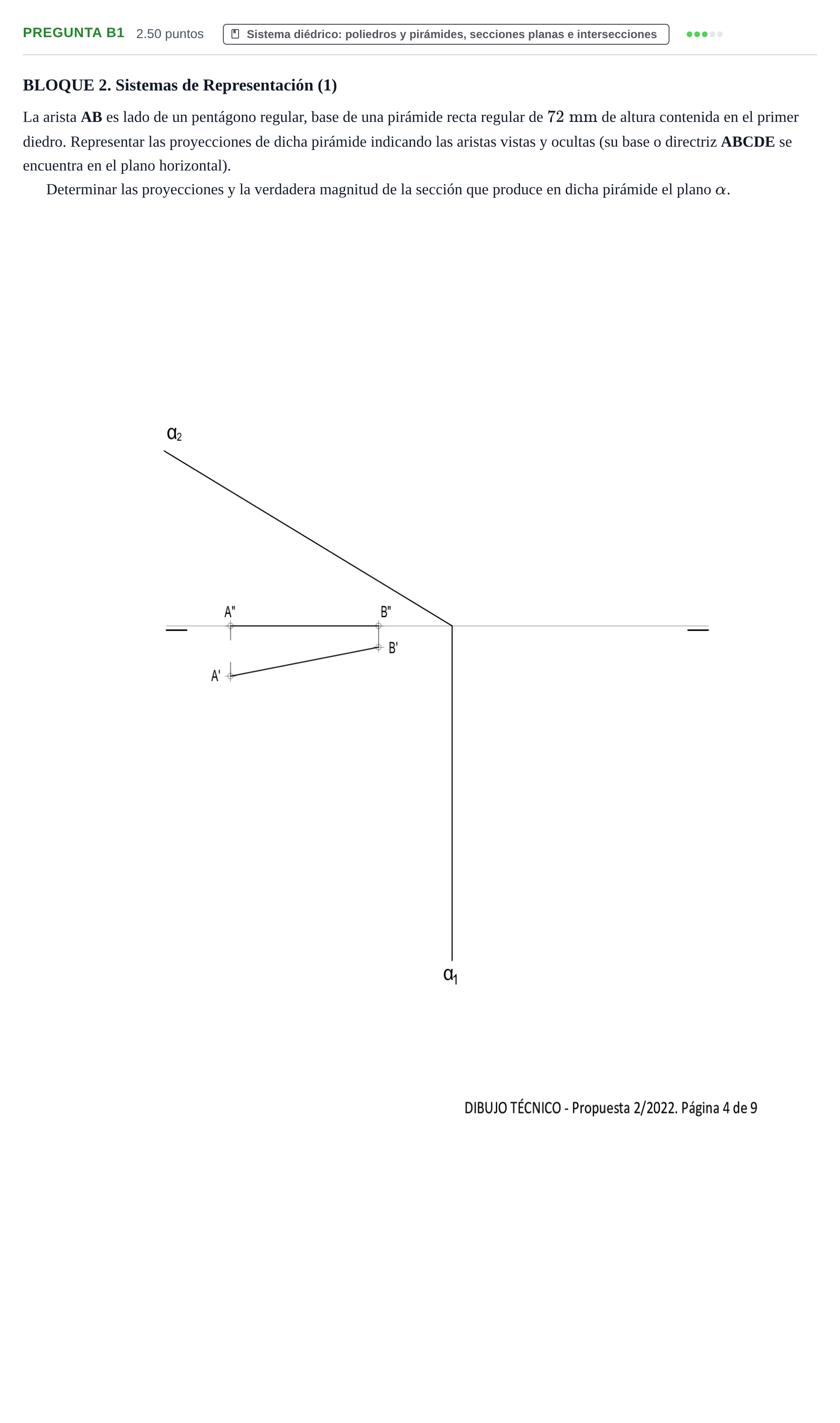

Enunciado
BLOQUE 2. Sistemas de Representación (1)
La arista AB es lado de un pentágono regular, base de una pirámide recta regular de de altura contenida en el primer diedro. Representar las proyecciones de dicha pirámide indicando las aristas vistas y ocultas (su base o directriz ABCDE se encuentra en el plano horizontal).
Determinar las proyecciones y la verdadera magnitud de la sección que produce en dicha pirámide el plano .
Solución
Solución de AprenAI (no es la oficial)
Representar las proyecciones de dicha pirámide indicando las aristas vistas y ocultas y determinar las proyecciones y la verdadera magnitud de la sección que produce el plano α.
Solución: Construcción gráfica completa de la pirámide (proyecciones horizontal y vertical con visibilidad de aristas), proyecciones diédricas del polígono de sección obtenido por la intersección de las aristas con el plano proyectante vertical α, y abatimiento del plano α para determinar la verdadera magnitud de la sección pentagonal.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
