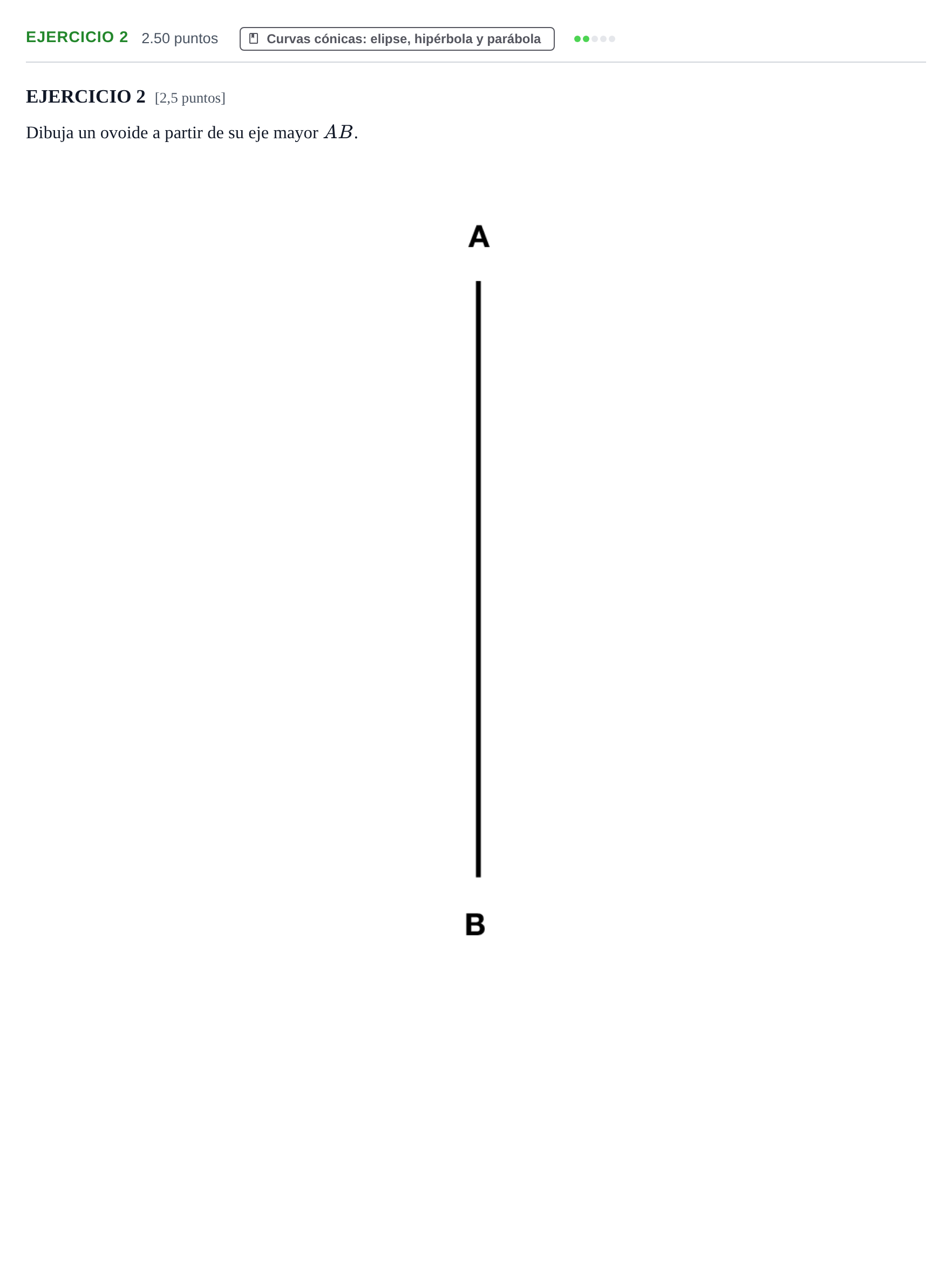

EJERCICIO 2 · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2021

Dibuja un ovoide a partir de su eje mayor AB.

Solución: Construcción del ovoide conocido el eje mayor $AB$: 1. División de $AB$ en 6 partes iguales usando el teorema de Tales. 2. Con centro en la división 2 (a $2/6 = 1/3$ de $A$), trazar el arco semicircular inferior con radio $R_1 = 2/6\, AB$ (pasando por el extremo). 3. Con centro en la división 5 (a $1/6$ de $B$), trazar el arco menor con radio $R_2 = 1/6\, AB$. 4. Localización de los centros de los arcos laterales sobre la perpendicular por la división 2 y unión de centros para determinar los puntos de tangencia. 5. Enlace tangencial de todos los arcos completando el contorno del ovoide.
