Enunciado

Apartado 2. Pregunta 2 [2 puntos]

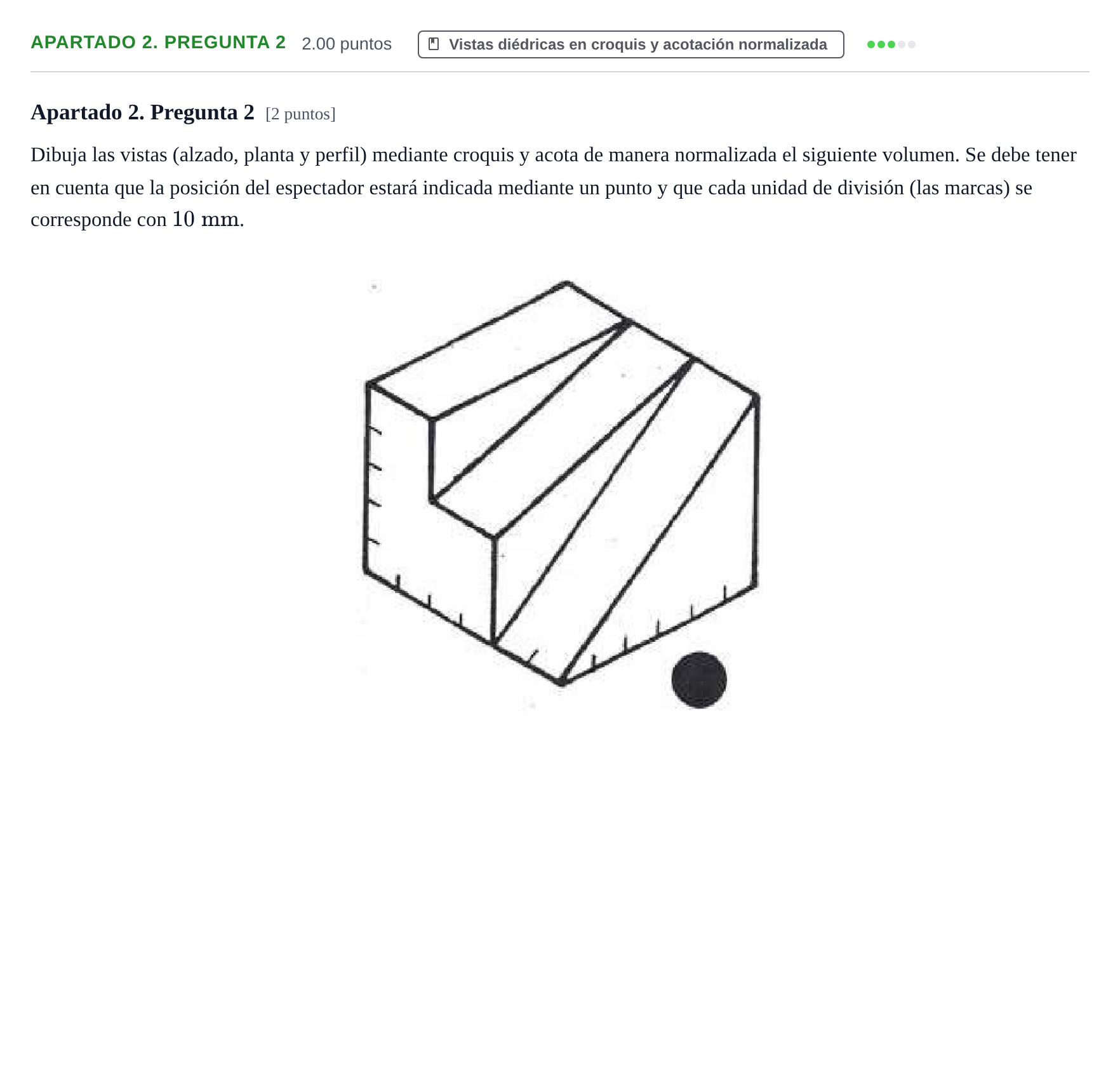

Dibuja las vistas (alzado, planta y perfil) mediante croquis y acota de manera normalizada el siguiente volumen. Se debe tener en cuenta que la posición del espectador estará indicada mediante un punto y que cada unidad de división (las marcas) se corresponde con 10 mm10\text{ mm}.

Enunciado: Apartado 2. Pregunta 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Cantabria Ordinaria 2026

Solución

Según los criterios oficiales de corrección

Dibuja las vistas (alzado, planta y perfil) mediante croquis y acota de manera normalizada el siguiente volumen.

Solución: Croquis a mano alzada proporcionado con las tres vistas normalizadas (sistema europeo: alzado principal visto desde la posición del punto, planta inferior y perfil izquierdo situado a la derecha) y acotación completa según norma UNE.
