Enunciado

PARTE 2. Ejercicio 2 [2 PUNTOS]

Elige y realiza una de estas dos opciones:

Dibuja las vistas (alzado, planta y perfil) mediante croquis y acota de manera normalizada una de las dos opciones que se plantean. Se debe tener en cuenta que la posición del espectador estará indicada mediante un punto y que cada unidad de división (las marcas) se corresponde con 10 mm.

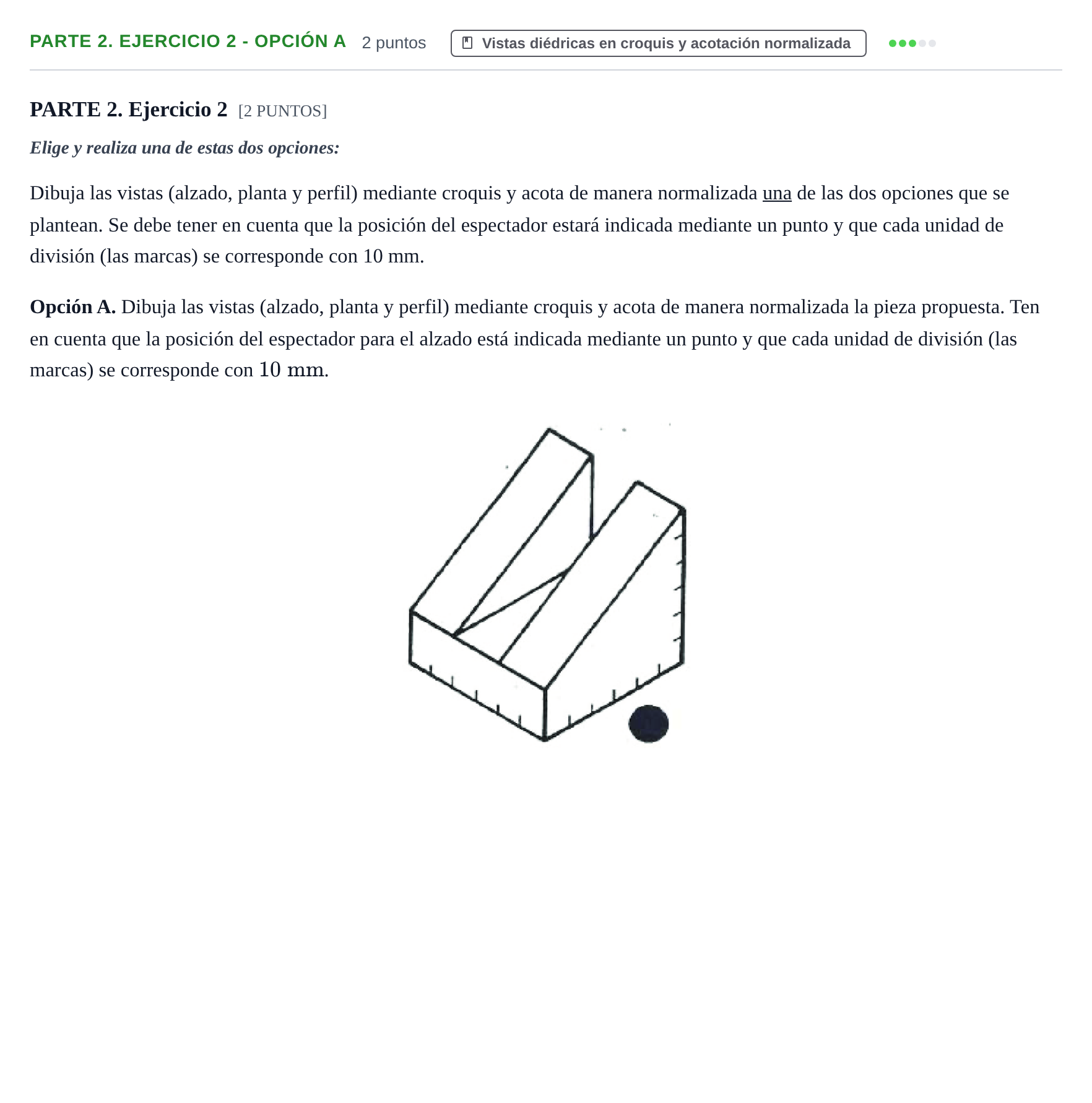

Opción A. Dibuja las vistas (alzado, planta y perfil) mediante croquis y acota de manera normalizada la pieza propuesta. Ten en cuenta que la posición del espectador para el alzado está indicada mediante un punto y que cada unidad de división (las marcas) se corresponde con 10 mm10\text{ mm}.

Enunciado: Ejercicio Parte 2. Ejercicio 2 - Opción A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Cantabria Extraordinaria 2024

Solución

Según los criterios oficiales de corrección

Dibuja las vistas (alzado, planta y perfil) mediante croquis y acota de manera normalizada la pieza propuesta.

Solución: Croquis de las tres vistas ortogonales principales (alzado según la dirección indicada por la marca circular, planta superior alineada y perfil izquierdo representado a la derecha) junto con la acotación normalizada completa de todas sus cotas funcionales y dimensiones generales según las marcas de 10 mm10\text{ mm}.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
