Ejercicio Parte 2. Ejercicio 2 - Opción B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Cantabria Extraordinaria 2024

Tema: Vistas diédricas en croquis y acotación normalizada · Del examen Extraordinaria (2024)

Enunciado

PARTE 2. Ejercicio 2 [2 PUNTOS]

Elige y realiza una de estas dos opciones:

Dibuja las vistas (alzado, planta y perfil) mediante croquis y acota de manera normalizada una de las dos opciones que se plantean. Se debe tener en cuenta que la posición del espectador estará indicada mediante un punto y que cada unidad de división (las marcas) se corresponde con 10 mm.

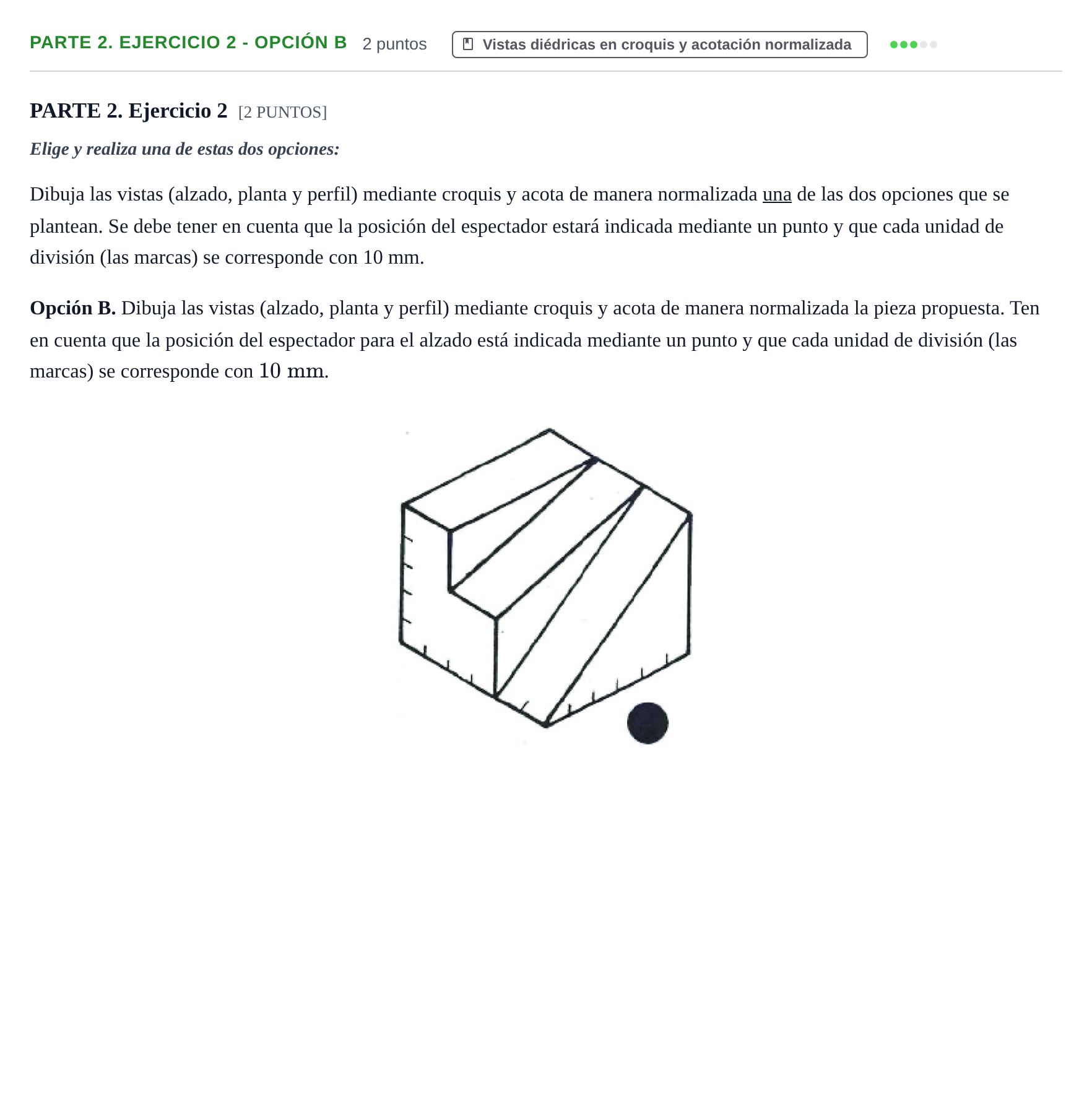

Opción B. Dibuja las vistas (alzado, planta y perfil) mediante croquis y acota de manera normalizada la pieza propuesta. Ten en cuenta que la posición del espectador para el alzado está indicada mediante un punto y que cada unidad de división (las marcas) se corresponde con 10 mm10\text{ mm}.

Enunciado: Ejercicio Parte 2. Ejercicio 2 - Opción B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Cantabria Extraordinaria 2024

Solución

Según los criterios oficiales de corrección

Dibuja las vistas (alzado, planta y perfil) mediante croquis y acota de manera normalizada la pieza propuesta.

Solución: Croquis normalizado con las vistas diédricas esenciales (alzado, planta y perfil correspondiente) y la acotación normalizada de todas las magnitudes requeridas a partir de los módulos de 10 mm10\text{ mm}.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
