Ejercicio Parte 2. Ejercicio 2 - Opción A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Cantabria Ordinaria 2024

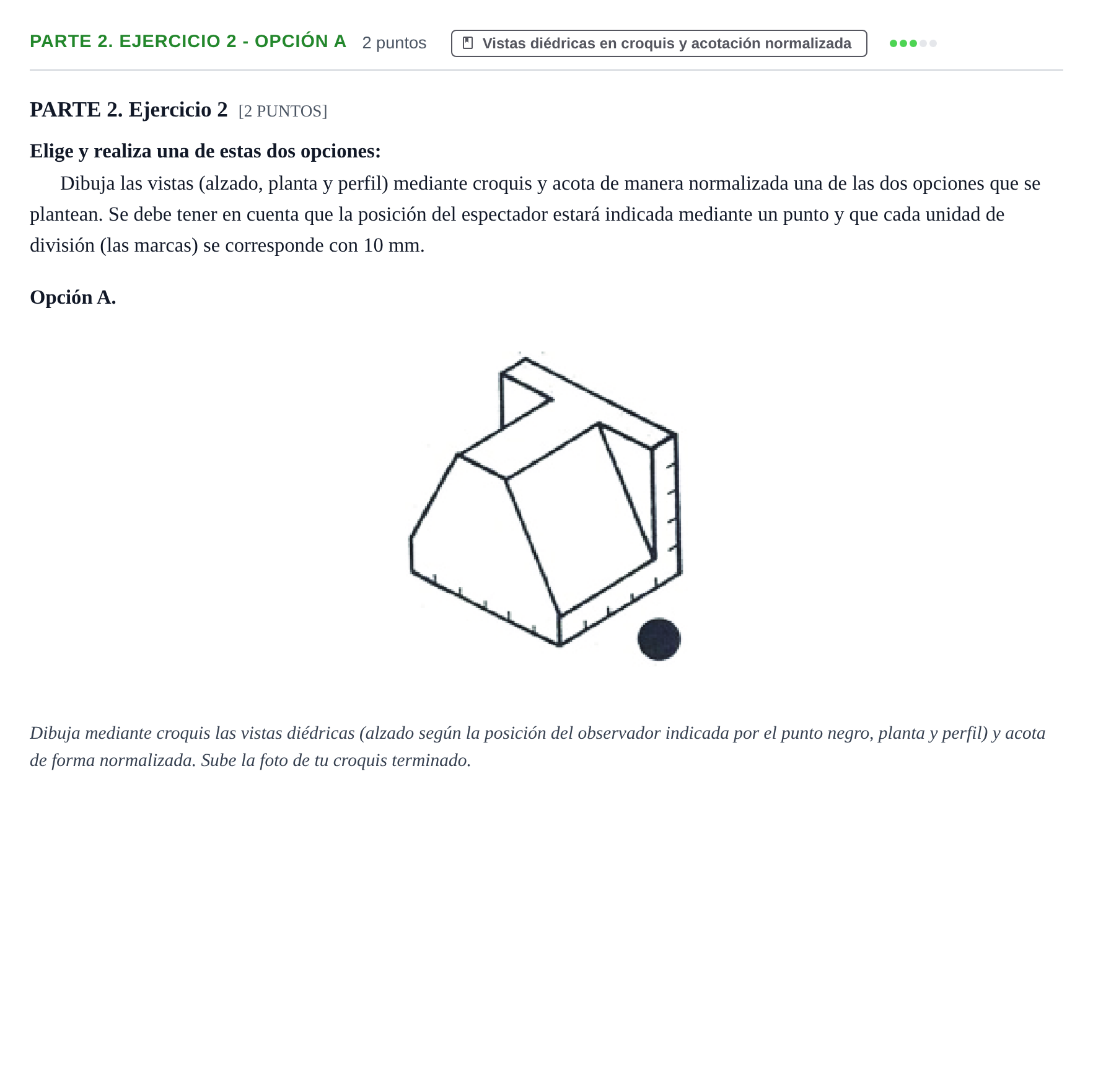

Dibuja las vistas (alzado, planta y perfil) mediante croquis y acota de manera normalizada una de las dos opciones que se plantean. Opción A.

Solución: Croquis normalizado con alzado, planta y perfil izquierdo de la pieza correspondiente a la Opción A: - Alzado (visto desde el punto negro frontal-derecho): silueta trapezoidal del plano inclinado central con los retranqueos traseros y la altura total escalonada. - Planta: muestra la forma en 'T' de la parte superior/trasera, las dos superficies inclinadas laterales y el plano inclinado central. - Perfil (perfil izquierdo proyectado a la derecha): muestra la rampa inclinada central, las alturas de los salientes y las líneas ocultas correspondientes a los cambios de sección. - Acotación: cotas funcionales de longitud total, profundidad total, altura total, dimensiones de la ranura/forma en T y alturas de los planos inclinados, aplicando líneas de cota, cifras y flechas normalizadas.
